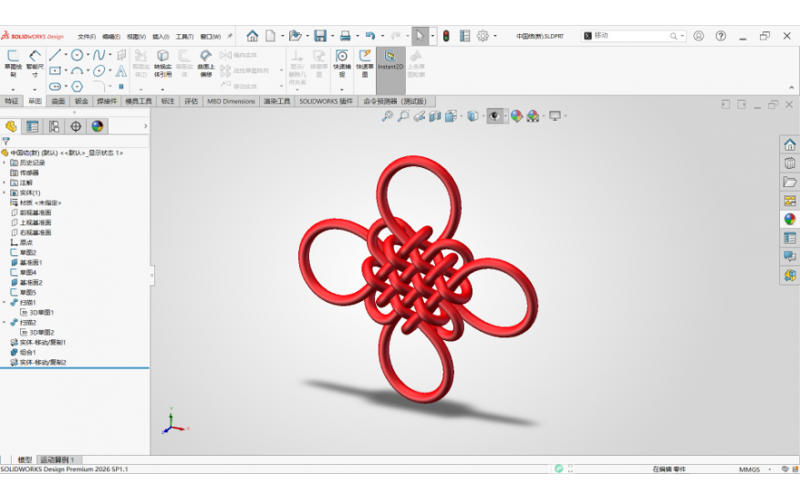

技术帖：如何用基准网格+圆形扫描，在SOLIDWORKS中精准“编织”中国结？

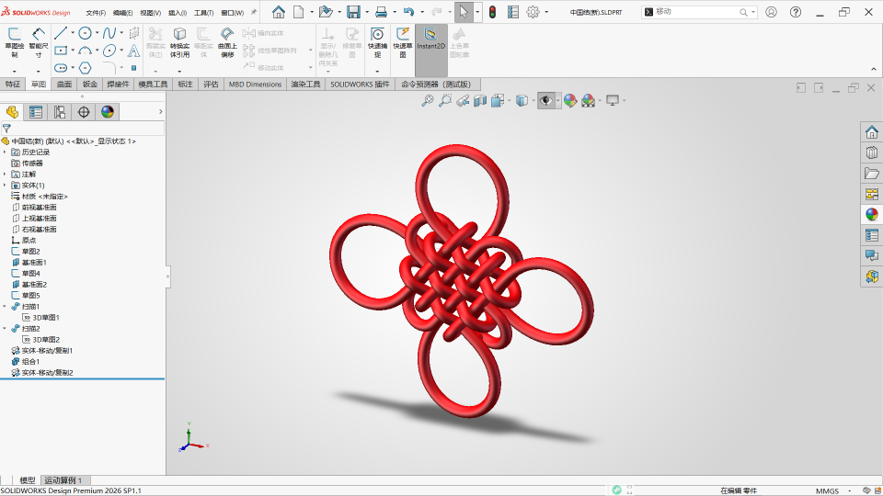

中国结，承载着千年的吉祥寓意与东方美学。当传统编织工艺遇上现代三维建模技术，会碰撞出怎样的火花？本教程将带你走进SOLIDWORKS的数字化世界，通过基准草图构建、3D扫描路径、镜像对称、实体旋转复制与组合添加等核心命令，全参数化精准“编织”一个结构严谨、造型对称的中国结三维实体模型。

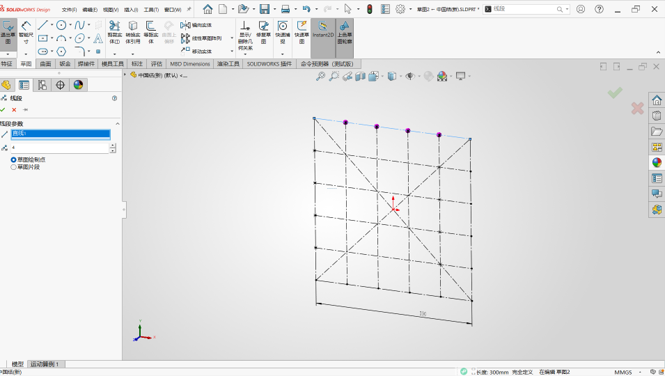

(1)线段 - 基准草图：
1.线段轮廓与草图基准：在前视基准面绘制网格交叉封闭线段草图，横向总长 300mm，纵向均分四段等距约束尺寸，斜向对角线为中国结交叉编织外边界，横向等分点位为绳结穿插过渡定位点，线段四角端点对应结体外轮廓边界安装点位，整体网格线段约束匹配中国结整体外形尺寸，是后续放样、扫描绳体建模的基准辅助几何。
2.线段草图参数设置：调用草图线段命令，属性栏选择直线绘制模式，终止条件设为固定端点完全定义草图，线段长度统一约束 300.00mm，无向外偏移；启用等分点特征，等分类型选择均匀分段，均分4段，网格线段沿中心十字双向对称布置，形成正交+斜向交叉基准网格，网格交点可提取生成 3D 草图绳体扫描路径，成型后无线段重叠、无交叉自相交，网格分段间距全程均匀一致，作为编织绳体定位基准。

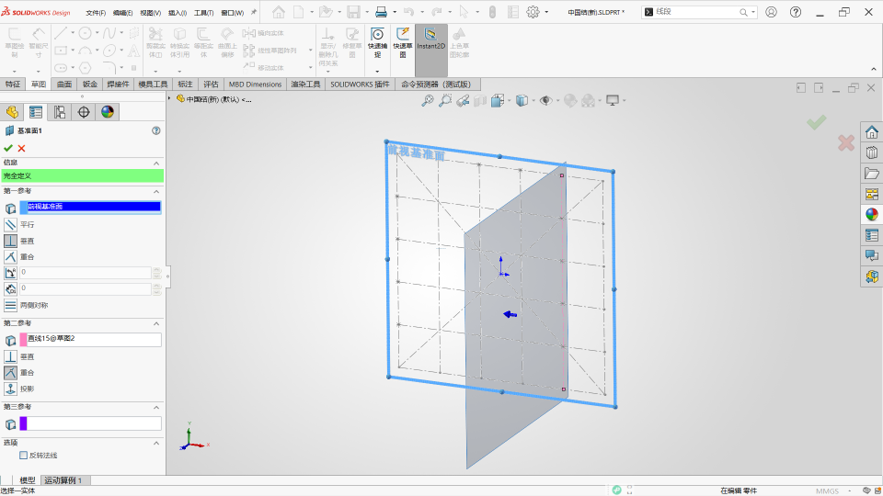

(2)新建基准面：
1.基准面约束与草图基准：以前视基准面为第一参考，草图网格竖直直线为第二参考建立辅助基准面，约束关系设置为两侧对称 + 垂直，基准面整体与网格草图中心对齐；基准面横向边界匹配 300mm 外框总长，纵向分段与网格四等分点位一一对应，基准面四角边界点对应中国结绳体上下穿插分层位置，完整约束匹配结体分层编织尺寸，是后续分层扫描、交叉绳体建模的分层辅助几何。
2.基准面参数设置：调用基准面命令，属性栏第一参考选取前视基准面，约束类型选择“两侧对称”；第二参考选取草图网格竖直线段，约束类型选择”垂直”，偏移距离设为 0.00mm，不勾选反转法线。

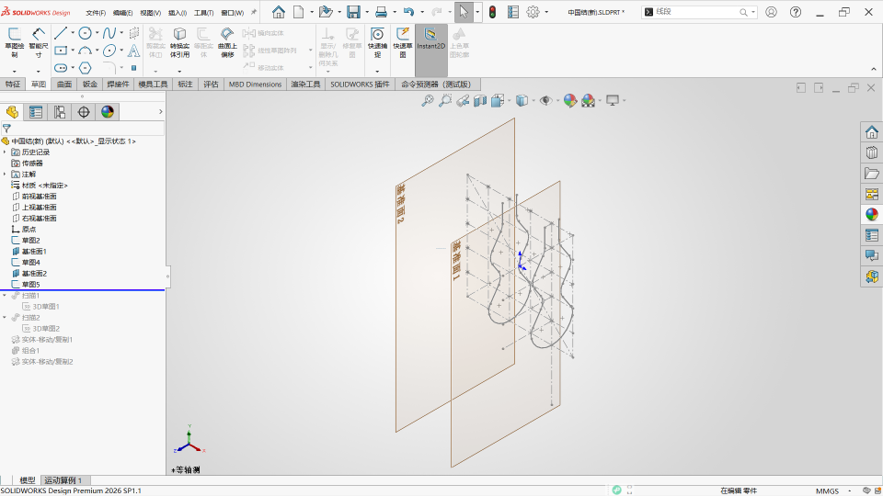

(3)镜向特征：
1.镜向参考与几何基准：以基准面1为镜向对称基准平面，选取单侧扫描成型的半组编织绳体实体作为要镜向的特征；基准面与网格草图中心完全重合，左右两侧绳体编织点位一一对应，镜向重合点位为绳结中心交汇位置，实体两端端点匹配中国结整体外轮廓尺寸，完整约束匹配结体对称编织造型，是完成完整绳结造型的对称成型辅助几何。
2.镜向特征参数设置：调用镜向特征命令，属性栏选择基准面1作为镜向基准，特征范围选取单侧扫描绳体 “扫描1”；实体选项勾选合并结果，无实体裁剪、无偏移缩放；配置范围选定所有配置，成型后左右绳体编织纹路完全对称、无错位间隙、无实体自相交，绳体分段间距、弧度全程保持一致，完成完整对称中国结绳体结构。

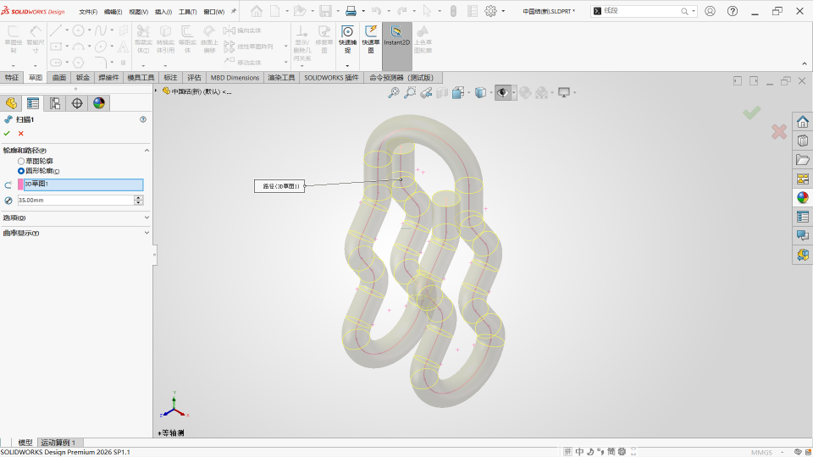

(4)扫描：
1.扫描轮廓与3D路径基准：调用3D草图 1 作为编织绳体完整扫描路径，曲线依托多层基准面网格交点绘制连续交错闭环绳形，横向 300mm、纵向均分四段约束整体外框尺寸，曲线拐点点位匹配绳结穿插交错位置，路径首尾端点对齐结体外边界，完整约束匹配中国结编织轮廓尺寸，是生成实心编织绳体的核心成型辅助几何。
2.扫描特征参数设置：调用扫描凸台/基体命令，属性栏选择圆形轮廓模式，3D 草图 1 设为所选扫描路径，圆形截面直径固定 35.00mm，无路径扭转、无轮廓角度偏移；不勾选薄壁特征、不启用自动圆角；圆形截面沿 3D 空间曲线全程等直径扫描成型，形成连续完整编织绳实体，成型后无曲面褶皱、无实体自相交、无截面尺寸突变，绳体粗细全程均匀一致，作为单侧基础编织绳体实体基准。

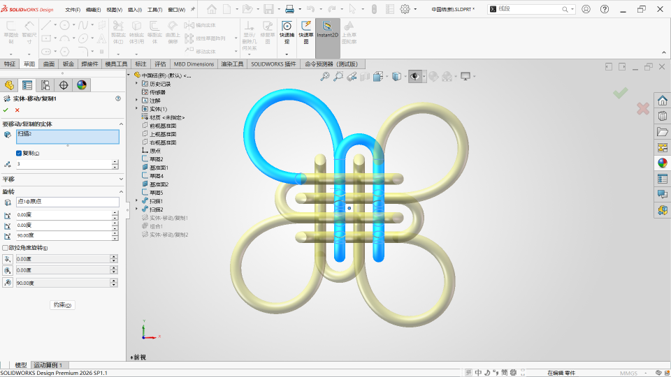

(5)实体移动/复制：
1.实体基准与旋转平移约束：选取扫描成型单组绳体实体“扫描 2”作为待复制基础实体，旋转原点锁定整体模型中心原点，90° 轴向旋转角度匹配四向对称编织布局，复制生成数量为 3 组；每组复制实体的穿插点位与基础网格四等分节点一一对应，实体首尾环形端点对齐中国结四方外轮廓边界，整体尺寸约束与 300mm 基准外框完全匹配，是完成四向交错编织完整结体的阵列成型辅助几何。
2.实体移动/复制参数设置：调用实体-移动/复制命令，属性栏实体选择框选取 “扫描 2”，勾选复制选项，复制数量设置为 3；平移参数全部置 0.00mm，旋转第一轴、第二轴角度 0.00 度，第三旋转轴设置 90.00 度，不勾选欧拉角度旋转；配置范围选定所有配置，特征同步生效于”编织前“、”编织成型”两套配置；单组绳体以模型原点为中心每90° 旋转复制，成型后四组绳体编织纹路均匀交错、穿插间隙统一、无实体重叠自相交，绳体截面直径、弯曲弧度全程保持一致，完成四向对称完整编织绳体阵列。

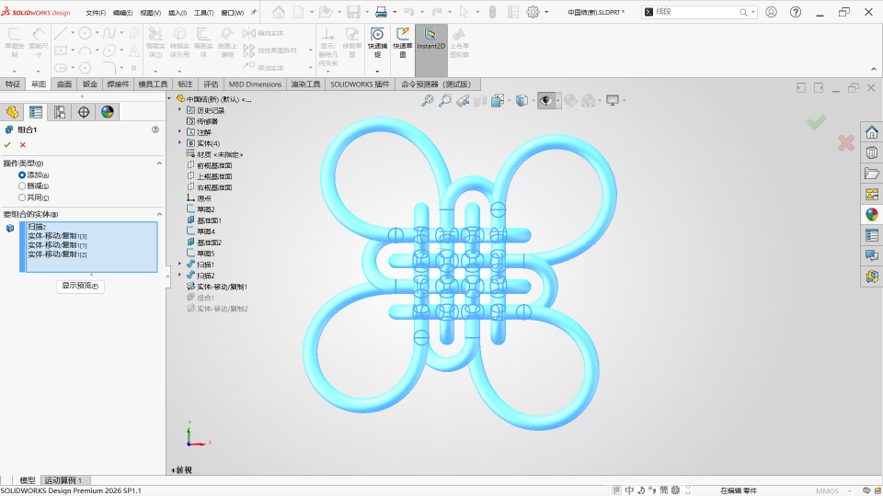

(6)组合：
1.组合实体与网格基准：选取基础绳体“扫描2”、三组旋转复制实体“实体-移动/复制1”，“实体-移动/复制2”，”实体-移动/复制3”作为待合并实体集合，所有实体编织交叉节点均匹配 300mm 外框网格等分点位，四方环形外轮廓边界统一对齐基准尺寸，多组绳体交错穿插结构完整匹配中国结对称编织造型，是将分散独立绳体整合为单一完整结体的核心合并几何。
2.组合特征参数设置：调用组合命令，属性栏操作类型固定选择“添加 (A)“，不启用删减、共同运算；实体选择框完整勾选全部 4 组编织绳实体；多组独立绳体实体通过添加模式完全融合为单一整体实体，成型后绳体穿插结合处无间隙、无碎实体、无多余分割面，绳体截面粗细、弯曲弧度全程均匀连续，完成一体化完整中国结实体基准。
