SOLIDWORKS单车设计实战——车轮篇：实体与阵列建模全流程
继“坐垫篇”曲面建模之后，本期“车轮篇”聚焦实体与阵列实战。我们将通过投影曲线生成贴合轮圈的波浪路径，借助切除放样与圆周阵列完成轮胎纹理的均匀复制，再配合扫描、镜像构建辐条与侧向结构，完整呈现自行车车轮的参数化建模全流程，助你攻克环形特征阵列难题。

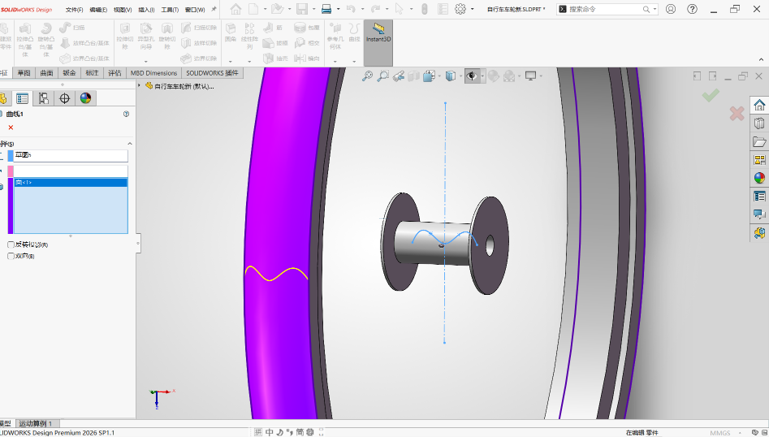

(1)投影曲线：

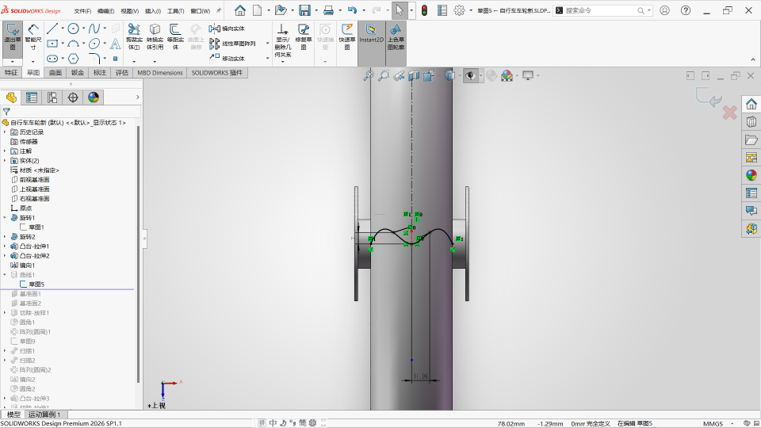

1.草图轮廓与定位基准：建立垂直于轮圈外圆柱面的基准面，在该基准面上绘制封闭草图 5，轮廓外形匹配轮圈外侧波浪凸起结构外形，草图中心竖直定位约束与轮圈回转中心基准位置对齐；草图轮廓紧贴轮圈圆柱体外壁，轮廓边界与轮圈曲面预留融合边界，作为外侧波浪凸起实体的成型截面轮廓。
2.投影曲线参数设置：调用投影曲线命令，属性栏选择草图 5 作为要投影的草图，选择轮圈外圆柱面”面1”作为投影面；不勾选反转投影，不启用双向投影；将草图 5 轮廓沿基准面法向投射到轮圈外圆柱曲面，生成完全贴合圆柱曲面的闭合投影曲线；投影曲线端点与轮圈曲面边界无缝衔接、无错位，生成的投影曲线完全附着在轮圈外曲面上，为后续扫描、凸台实体生成提供完整的路径/轮廓载体。

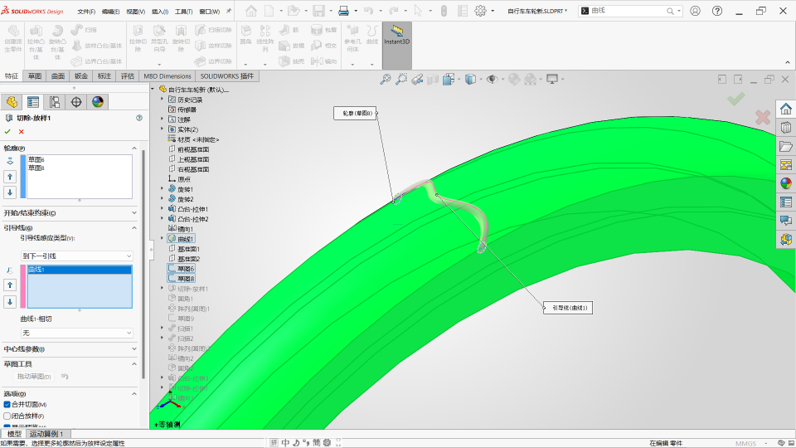

(2)切除放样：
1.轮廓草图与定位基准：选取草图 6、草图 8 作为放样的两组封闭截面轮廓，两组截面轮廓分别定位在轮圈曲面波浪凸起结构的两端位置；截面轮廓边界贴合轮圈外圆柱曲面，截面轮廓与轮圈曲面预留融合边界，作为波浪凹槽切除结构的两端成型截面轮廓；引导线选取前期生成的投影曲线（曲线 1），引导线两端点分别与草图 6、草图 8 轮廓端点几何约束对齐，控制放样中间形态跟随轮圈曲面波浪走向。
2.放样参数设置：调用切除‑放样命令，属性栏依次选择草图 6、草图 8 作为放样轮廓；引导线栏添加曲线1，引导线感应类型设置为到下一引导线，曲线 1‑相切条件设置为无；选项内勾选合并切面，不勾选闭合放样；执行切除放样操作，切除实体沿引导线曲线1形态生成波浪形凹槽，切除边界与轮圈外曲面无缝贴合、无干涉破面；完成轮圈外侧波浪凹槽结构基础造型，为后续圆角、细节修饰提供实体载体。

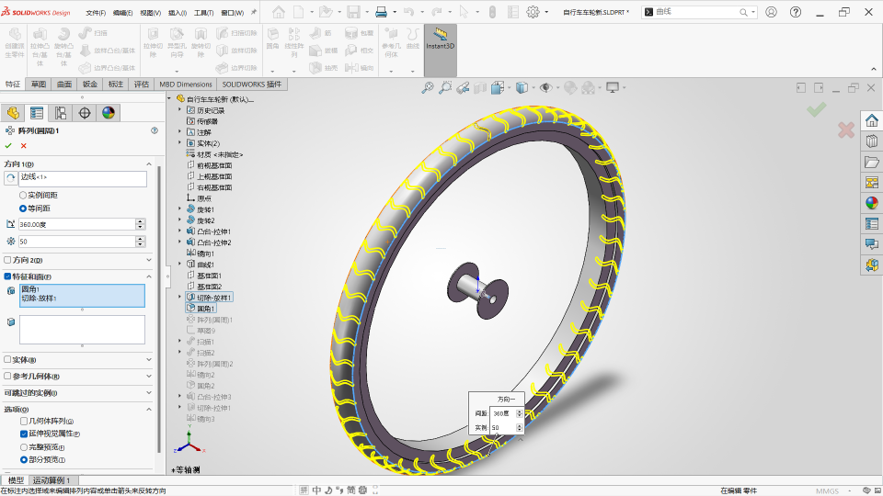

(3)圆周阵列：
1.阵列源特征与定位基准：选取切除‑放样1、圆角 1作为本次圆周阵列的源特征；阵列旋转轴选取轮圈回转边线 “边线1“，旋转轴与轮圈中心回转基准同轴对齐，阵列源特征位于轮圈外圆柱曲面局部位置，源特征凹槽边界与轮圈曲面预留融合边界，作为圆周阵列复制的基础成型特征。
2.圆周阵列参数设置：调用阵列‑圆周命令，属性栏旋转轴选择边线 <边线‑1>；方向 1 参数设置为等间距，总角度 360.00度，实例数量 50；特征和面选择框添加圆角 1、切除‑放样 1；不启用方向 2；选项中勾选几何体阵列、延伸视觉属性，预览模式选择部分预览，不勾选参考几何体与可跳过的实例；执行圆周阵列，将单组波浪凹槽特征沿轮圈圆周方向均匀环绕复制 50 组，阵列实例根部与轮圈外曲面自动融合，无干涉、无缝隙；完成轮圈整圈波浪轮胎纹理结构造型，为后续外观渲染、模型导出提供完整实体载体。

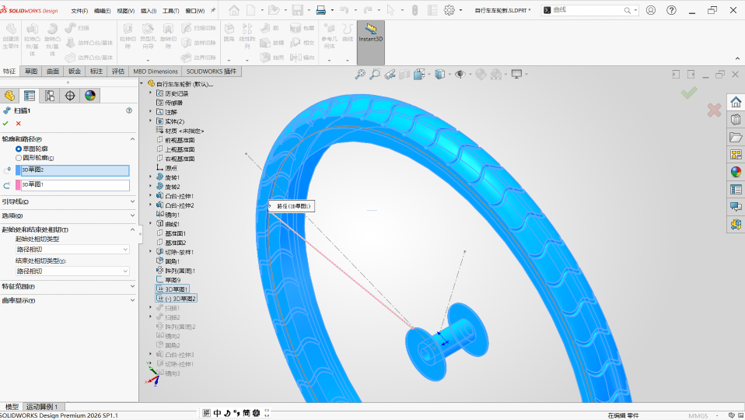

(4)扫描：
1.轮廓与路径定位基准：选取3D 草图 2作为扫描截面轮廓，3D 草图 1作为扫描路径；扫描截面轮廓 3D 草图 2 定位在轮圈侧向位置，截面轮廓外形匹配轮圈侧面凸起结构截面外形，轮廓边界与轮圈外曲面预留融合边界；扫描路径 3D 草图 1 贴合轮圈环形走向，路径两端端点与 3D 草图 2 轮廓位置几何对齐，控制扫描实体沿轮圈环形轨迹生成。
2. 扫描参数设置：调用扫描命令，属性栏选择草图轮廓与路径模式，截面轮廓指定 3D 草图 2.路径指定 3D 草图 1；不添加额外引导线；选项栏开启起始处和结束处相切，起始处相切类型与结束处相切类型均设置为路径相切；不启用特征范围、曲率显示相关选项；执行扫描生成实体，扫描实体沿 3D 草图 1 路径形态生成环形侧向凸起结构，实体根部与轮圈主体曲面自动融合，无干涉、无缝隙；完成轮圈侧向环形附属结构基础造型，为后续圆角、纹理细化提供实体载体。

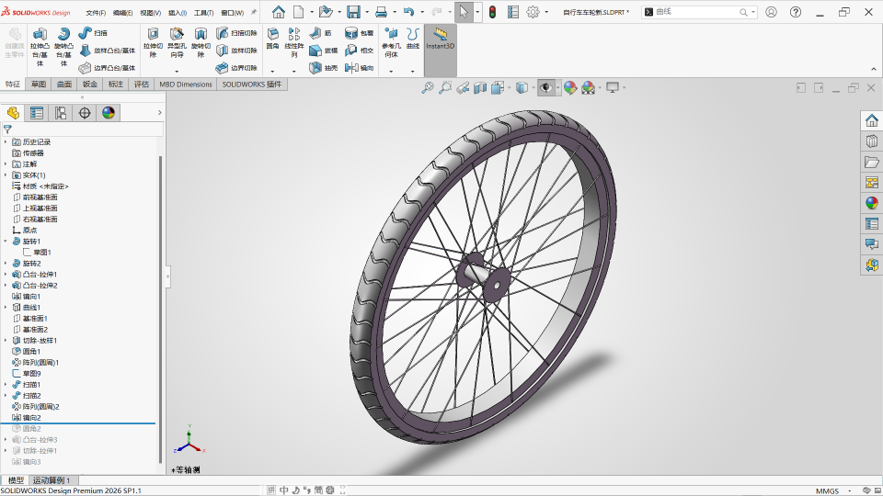

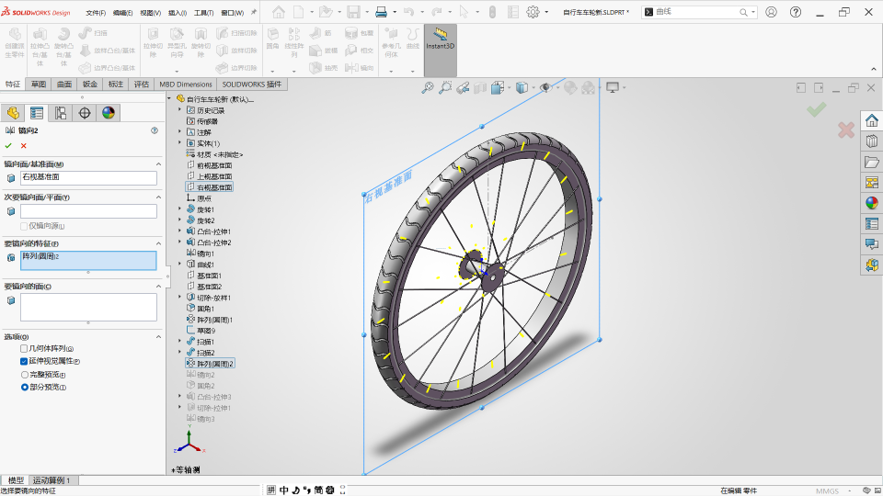

(5)镜向：
1.镜向源特征与定位基准：选取阵列‑圆周 2作为本次镜向的源特征；镜向基准面选取右视基准面，右视基准面与车轮中心回转基准同轴对齐，源特征为车轮单侧生成的辐条阵列结构，源特征边界与轮毂主体预留融合边界，作为镜向复制的基础成型特征。
2.镜向参数设置：调用镜向命令，属性栏镜向面/基准面选择右视基准面；要镜向的特征选择框添加阵列‑圆周 2；不设置次要镜向面、要镜向的面；选项中不勾选几何体阵列，勾选延伸视觉属性，预览模式选择部分预览；执行镜向操作，将单侧辐条特征以右视基准面为对称平面完成镜像复制，镜向生成的辐条实体与轮毂主体自动融合，无干涉、无缝隙；完成车轮两侧完整辐条结构造型，得到完整自行车车轮实体模型，为后续模型检查、工程图输出提供完整实体载体。

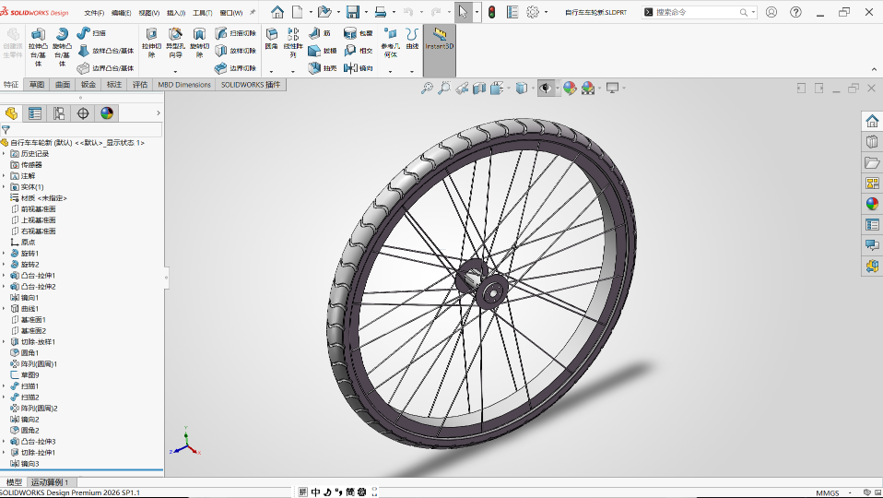

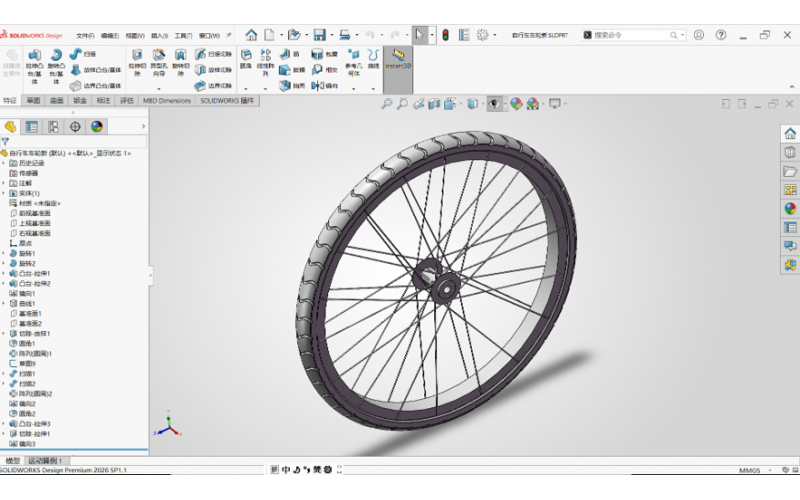

到此，自行车车轮的实体建模已全部完成。我们从投影曲线生成波浪路径，到切除放样与圆周阵列完成轮胎纹理复制，再通过扫描、镜像构建侧向凸起和完整辐条结构，每一步都紧扣环形特征的阵列逻辑。后续将进入螺栓、螺母等标准件装配，敬请期待“紧固件篇”。持续关注，从坐垫到车轮，带你一步步搭完整辆车。
