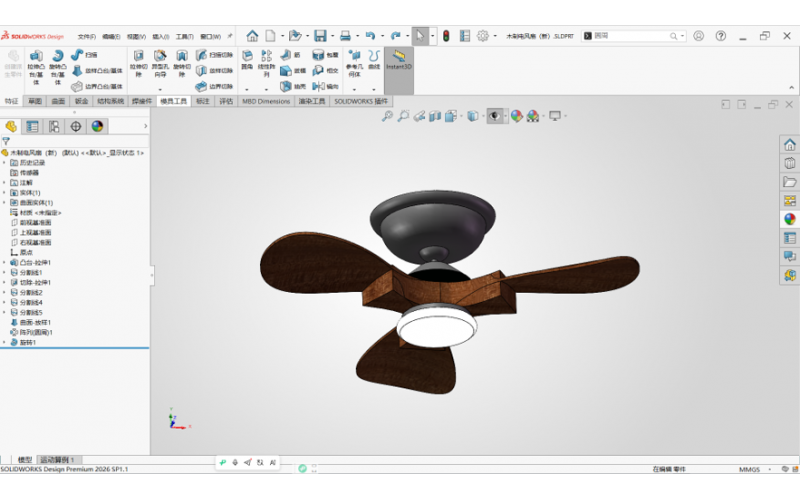

用SOLIDWORKS设计一台风扇，原来风扇建模可以这么简单

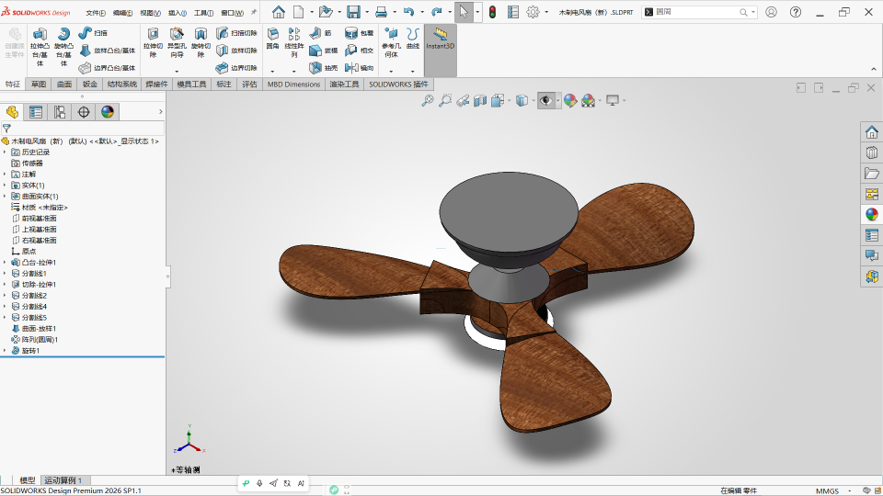

炎炎夏日，热浪滚滚，一台清爽的风扇堪称“续命神器”。我们工程师用SOLIDWORKS精心打造了一款木制电风扇模型——从扇叶的气动样条曲线，到轮毂的回转支撑，每一步拉伸、分割、阵列都精准还原设计巧思。木质质感搭配流畅叶形，既有自然温度，又有工业精度，带你从三维建模里提前感受凉意与匠心的碰撞。

(1)拉伸凸台/基体：

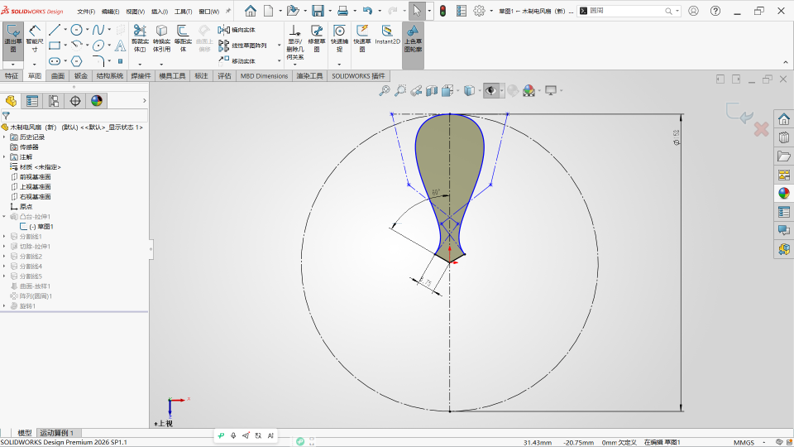

1.拉伸轮廓与基准草图：在上视基准面绘制封闭扇叶轮廓草图1，叶片外边界采用样式样条曲线顺滑过渡，中心竖直中心线为叶轮阵列基准轴线；扇叶根部宽度约束 6.75mm、单侧夹角约束 80°，整体轮廓外接圆直径 φ135，样条曲线弧度与尺寸约束共同决定扇叶气动外形，是单片扇叶实体成型的基础几何。

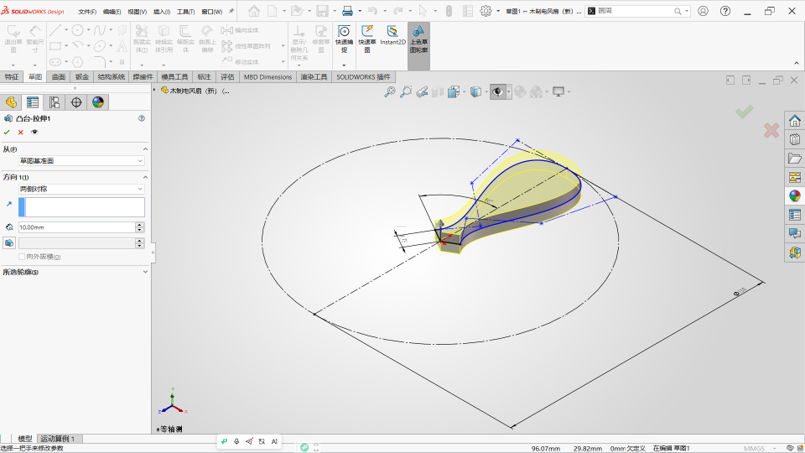

2.拉伸参数设置：调用拉伸凸台/基体命令，属性栏选择扇叶封闭草图为所选轮廓，拉伸终止条件设置为两侧对称，拉伸深度设定10.00mm完整成型，保证扇叶厚度均匀一致；轮廓沿垂直草图平面双向拉伸无扭曲、无自相交，完成后生成外形顺滑、厚度统一的单片扇叶实体，全程维持样条曲面连续、根部尺寸与角度约束不失效，为后续圆周阵列叶轮提供标准单元实体。

(2)分割线：

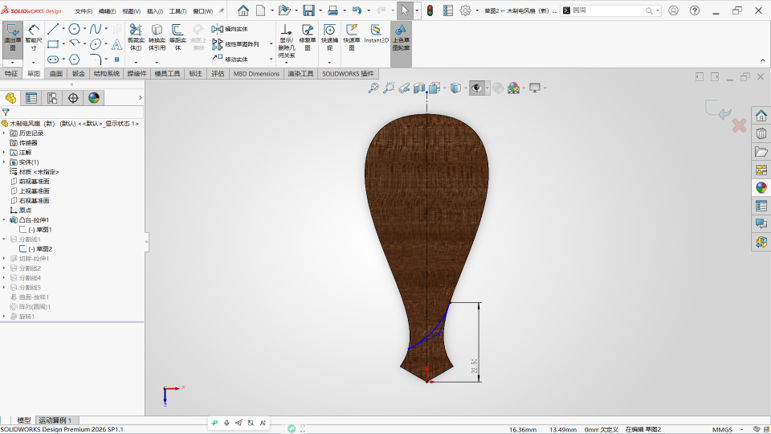

1.分割轮廓与目标曲面：在上视基准面绘制样式样条曲线封闭草图2，曲线竖直高度约束 22.52mm，曲线走势用于划分扇叶两侧曲面区域；选取拉伸成型单片扇叶的完整实体顶面为分割目标面，草图样条曲线为分割边界轮廓，曲线端点约束贴合扇叶根部基准轴线，精准划定扇叶曲面分区边界，是后续扇叶曲面造型、纹理分区的基础几何。

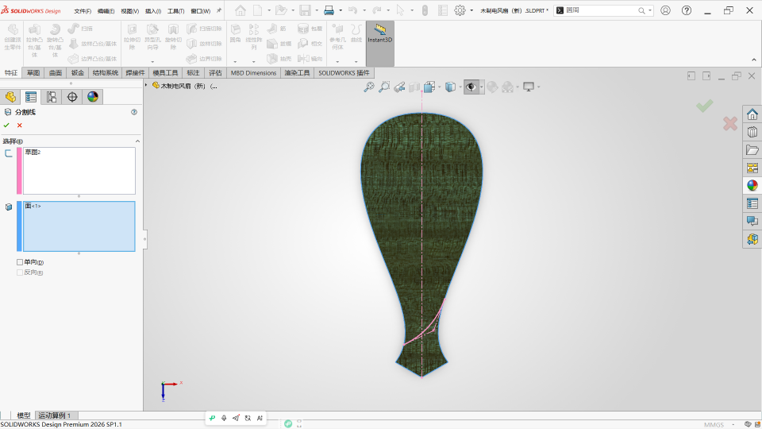

2.分割参数设置：调用分割线命令，属性栏选择草图2为所选分割轮廓、扇叶实体顶面1为目标分割面，分割类型采用标准投影分割模式，不启用单向、反向分割选项；投影分割过程中曲线完整映射至扇叶曲面，分割边界无断裂、无错位、无曲面扭曲，完成后将整片扇叶顶面拆分为两个独立曲面区域，全程维持分割曲线尺寸与曲面贴合度稳定，为扇叶曲面放样、纹理修饰提供分区基准结构。

(3)拉伸切除：

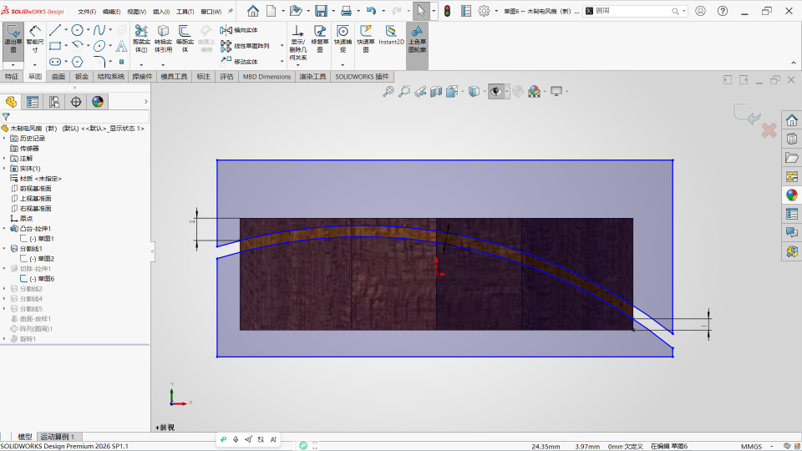

1.切除轮廓与基准草图：在前视基准面绘制带弧形边界的封闭切除轮廓草图 6，轮廓曲线匹配扇叶根部外形，草图基准面采用等距方式生成，等距距离设定 27.50mm；轮廓两端与扇叶侧边精准对齐，弧形曲线弧度由扇叶根部曲面约束，尺寸边界完全贴合实体根部结构，是扇叶内部减重槽成型的基础几何。

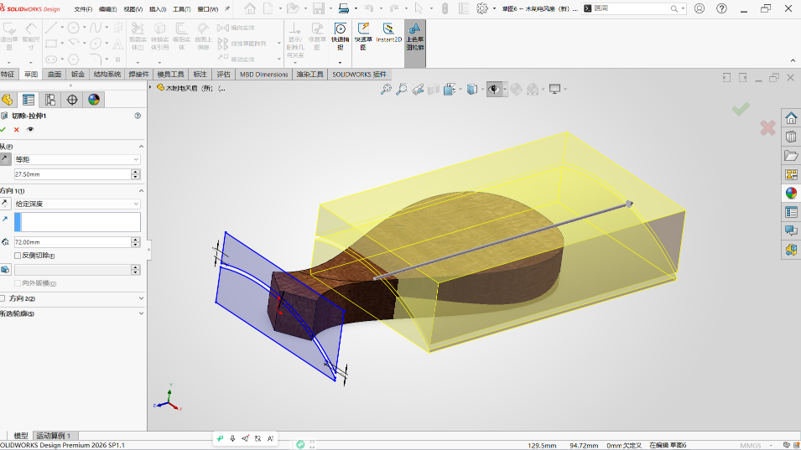

2.切除参数设置：调用拉伸切除命令，属性栏选择草图 6 为所选切除轮廓，拉伸终止条件设置为给定深度，切除深度设定 72.00mm，不启用反侧切除、向外拔模选项；切除轮廓沿垂直草图平面单向拉伸开槽无扭曲、无多余实体残留，完成后在扇叶根部生成贯通减重空腔，全程维持开槽边界与扇叶外轮廓贴合，壁厚尺寸均匀一致，实现扇叶轻量化结构设计。

(4)阵列圆周：

1.阵列基准与源实体：预先完成拉伸凸台、拉伸切除、分割线等特征生成单片完整扇叶实体，选取扇叶根部中心竖直边线1作为圆周阵列旋转轴；源实体单片扇叶根部中心与阵列旋转轴同轴约束，扇叶侧边 80° 夹角由前期草图几何尺寸精准限定，相邻扇叶拼接边界完全匹配，是多片扇叶环绕叶轮中心排布的基础几何。

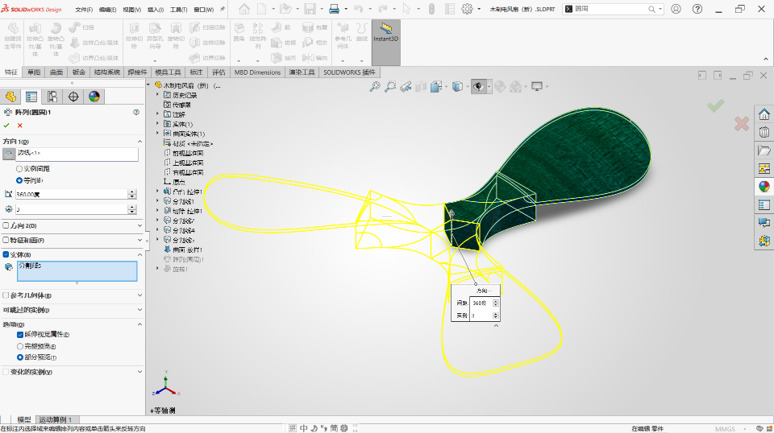

2.阵列参数设置：调用圆周阵列命令，属性栏选择扇叶根部边线1为阵列方向一轴、分割线 5 所属单片扇叶实体为阵列实体，阵列角度设定 360.00° 整周分布，实例数量设为 3 并启用等间距均分排布，仅启用方向一，不开启方向二；阵列过程同步匹配每一片扇叶整体外形与分割曲面边界，保证相邻单元接缝无错位、无间隙、无轮廓扭曲，预览模式选用部分预览并勾选延伸视觉属性，完成后生成环绕轴线均匀分布的三片扇叶叶轮组合体，所有扇叶外形连续顺滑无自相交，为完整圆形木质风扇叶轮提供等分叶片单元组合结构。

(5)旋转凸台/基体：

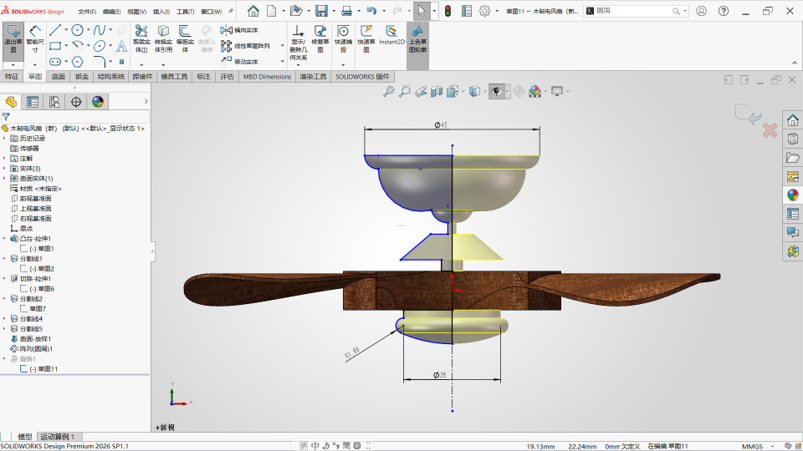

1.旋转轮廓与旋转轴：在基准面绘制封闭回转轮廓草图，曲线为风扇轮毂径向边界，扇叶根部中心竖直边线作为中心旋转轴；轮毂轮廓两端点约束于旋转轴线上，通过径向尺寸约束精准控制轮毂整体外径，轮廓弧长与曲率决定轮毂完整回转曲面形态，是标准中心轮毂实体成型的基础几何。

2.旋转参数设置：调用旋转凸台命令，属性栏选择轮毂封闭草图为所选轮廓、扇叶中心竖直边线为旋转轴，仅启用方向一，旋转角度设定为 360° 完整回转成型，保证轮毂各处曲率均匀连续；轮廓沿中心轴环绕回转无扭曲、无自相交，完成后生成完整光滑闭合风扇轮毂基体实体，全程维持回转曲面曲率统一、轮毂壁厚均匀一致，为三片扇叶提供同轴装配支撑基座。

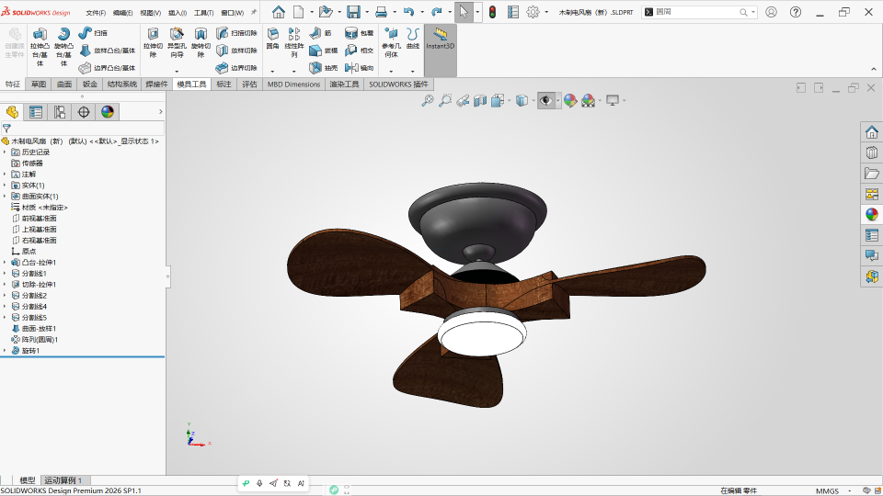

就这样，从拉伸轮廓到圆周阵列，每一道特征都环环相扣；木质轮毂与三片扇叶精准合体，既见结构逻辑，又显曲面美学。数字世界里的清风已然成形，愿它为你吹走闷热，也吹来设计灵感——这个夏天，清凉与匠心同转。
