技术干货 - 潜水镜3D建模步骤详解

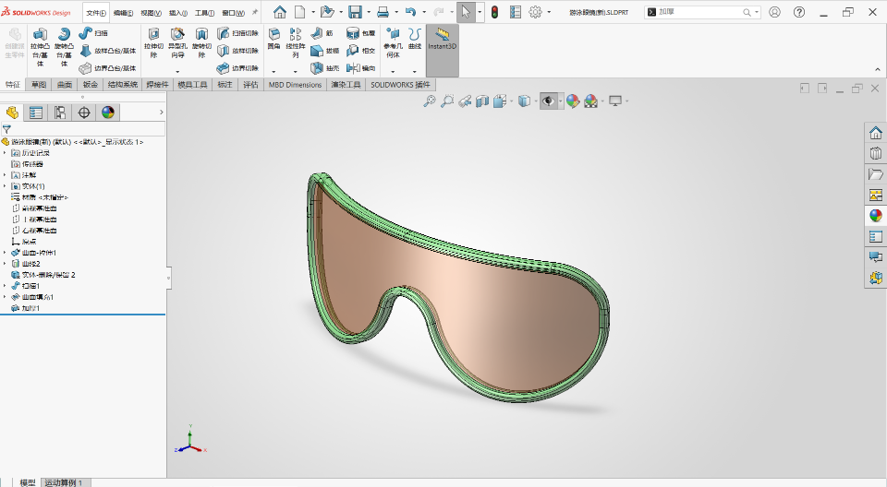

炎炎夏日，潜入蔚蓝水世界无疑是最惬意的消暑方式。而一副贴合面部、视野清晰的潜水镜，则是探索水下风景的关键。但你是否想过，这枚小小的镜片背后，蕴含着怎样的设计巧思？本文将带你从零开始，使用SOLIDWORKS完整复刻潜水镜的三维建模全流程——从曲面拉伸、投影曲线到实体加厚，揭秘如何用软件工程思维，打造出兼具舒适度与流线美学的夏季玩水利器。
1.画草图（前视基准面和上视基准面草图）
（1）前视基准面轮廓：在前视基准面绘制双圆弧连体封闭轮廓草图，整体以中心竖直中心线为对称约束，左右两段圆弧尺寸完全相等，搭配直线段拼接形成镜框外轮廓；通过圆弧半径、总宽度、侧边高度尺寸精准控制镜框外形轮廓，是整体零件正面外形的基准截面，约束保证左右镜片区域造型对称一致。
（2）上视基准面轮廓：在上视基准面绘制单段弧形开放轮廓草图，弧线中点与坐标原点重合，斜线标注控制圆弧曲率与两端延展长度；该弧形线条定义镜片曲面弯曲弧度，为后续曲面拉伸提供走向边界，圆弧尺寸直接决定成品曲面凹凸幅度与横向覆盖范围。
（3）对称约束统一规范：两张草图均添加中心对称基准线约束，所有轮廓端点、圆弧圆心对齐中心基准，规避左右造型偏移、曲面弧度不对称问题；绘制过程开启尺寸实时预览，完成完整约束草图，为曲面成型、实体加厚提供精准基础轮廓线。
(草图1)
(草图1)
2.曲面拉伸：
(1)拉伸轮廓：提前绘制草图2单段圆弧封闭轮廓草图，圆弧线条位于单一基准平面，以中心竖线为对称基准约束圆弧两端端点，圆弧半径、弦长尺寸差异化约束形成弧形曲面边界，轮廓为弧形板成型的基础边线，通过圆弧曲率、拉伸长度精准控制弧面弧度、板体幅宽与曲面延展尺寸，是弧形曲面基础成型轮廓。
(2)拉伸参数与对称约束：在曲面拉伸属性栏选择两侧对称拉伸方式，拉伸方向垂直草图基准面，输入固定拉伸深度控制曲面整体宽度；中心竖直线作为对称参考约束圆弧轮廓居中，保证拉伸生成曲面左右完全对称，勾选预览实时查看成型效果，完整生成无偏移、两侧弧度均匀的弧形曲面实体，对称约束可避免曲面单侧宽窄不一、弧形偏心变形。
3.投影曲线：
(1)投影轮廓准备：提前完成前视基准面镜框封闭草图、上视基准面弧形曲面基准草图两组轮廓，两组草图分属互相垂直的正交基准平面，前视草图定义眼镜镜框平面外形边界，上视草图定义镜片纵向弯曲弧线，两组轮廓为投影成型的两组原始基准线条，通过外形宽度、圆弧曲率尺寸分别约束镜框平面轮廓与曲面弯曲走势。
(2)正交投影成型操作：在曲线下拉栏调用投影曲线命令，投影类型选择 “草图到草图”，分别拾取前视镜框轮廓、上视弧形轮廓作为两组投影对象；两组草图正交相交生成贴合镜片弧面的空间边界曲线，线条与镜片曲面完全贴合，勾选预览实时校验曲线贴合度，完整生成无偏移、贴合弧面的镜框空间轮廓线；正交双草图投影约束线条同步匹配平面外形与曲面弧度，避免边界线条脱离镜片弧面、镜框边缘曲面错位变形，为后续边界曲面、缝合曲面提供连续完整的空间边线。
4.实体删除/保留
(1)待处理曲面载体：前期通过曲面-拉伸生成完整弧形基准曲面，曲面整体依托上视基准圆弧轮廓成型，曲面弧度、横向延展尺寸完全匹配镜片弯曲基准，投影曲线生成的镜框空间轮廓线完整依附于该曲面表层，曲面为镜片镜框成型的基础承载面，曲面整体尺寸参数决定后续保留区域的边界范围。
(2)删除 / 保留参数设置：在特征属性栏调用实体删除/保留命令，类型选项勾选删除实体，拾取栏选中“曲面-拉伸 1” 整片弧形基准曲面作为待删除对象；仅保留曲面内部由投影曲线围成的镜框封闭曲面区域，开启显示预览实时校验保留边界范围，完整剔除外围多余曲面、仅留存镜框成型所需曲面片体；删除规则依托投影空间轮廓边界做区域分割约束，精准裁除镜框以外多余曲面，避免多余曲面干扰后续加厚、缝合实体操作，保证镜框曲面边界规整、无多余杂面。
5. 扫描凸台/基体:
(1)扫描轮廓与扫描路径准备：提前绘制草图3截面轮廓、曲线2空间路径两组线条，草图3为圆角矩形封闭截面轮廓，布置于右视基准面，标注整体宽度、高度、圆角 R 尺寸约束镜框边框截面厚度；曲线2为投影曲线生成的镜框完整空间边线，线条完全贴合镜片弧形曲面，作为扫描成型的中心走向路径，截面轮廓与空间路径垂直相交，截面尺寸决定镜框边框宽窄与壁厚，空间路径决定镜框整体环绕外形，是镜框边框实体成型的两组基础线条。
(2)扫描参数设置：在扫描属性栏中分别拾取草图3作为草图轮廓、曲线2作为路径，系统以圆角矩形截面沿空间曲线完整环绕扫描；勾选起始处和结束处相切、开启预览校验成型效果，完整生成随镜片弧面同步弯曲、截面尺寸均匀无畸变的镜框边框实体；路径与截面垂直约束可保证扫描实体各处截面大小一致，避免镜框边框局部宽窄不一、拐角褶皱扭曲变形，形成连续顺滑的一体式镜框围边结构。
6.曲面填充：
(1)修补边界轮廓准备：前期扫描成型的镜框边框内侧生成闭合连续3D草图1轮廓边线，整条边线完整环绕镜片安装区域，边线曲率与镜框弧面完全匹配，无断点、无错位缝隙，作为曲面填充的核心修补边界；该闭合边线完整定义镜片曲面的外轮廓范围，边线弧度、总宽度、鼻梁凹陷尺寸完全继承前期投影曲线与扫描路径参数，是镜片曲面成型的封闭边界基准。
(2)曲面填充参数设置：在曲面属性栏调用曲面填充命令，拾取 3D 草图 1 闭合边线作为全部修补边界；边线设定类型选择相切约束，勾选优化曲面、显示预览两项参数，不勾选修复边界、合并结果、创建实体选项；系统依托闭合相切边界生成完整贴合镜框弧度的光滑镜片曲面，相切约束保证填充曲面边缘与镜框内侧曲面顺滑过渡无棱角；完整生成无褶皱、无凹凸畸变的整片镜片弧面，边界相切约束可规避镜片与镜框衔接处出现台阶、曲面翘曲变形，为后续加厚镜片实体提供完整封闭曲面片体。
7.加厚
(1)加厚曲面载体：前期通过曲面填充生成完整连续镜片弧形片体，曲面完全贴合扫描镜框内侧轮廓，曲面边缘与镜框内壁相切顺滑过渡，无缝隙、翘曲、褶皱缺陷，整片封闭弧面为镜片加厚成型的基础载体，曲面曲率、整体外轮廓尺寸继承前期 3D 草图边界参数，是镜片实体成型的基准曲面。
(2)加厚参数设置：在加厚属性栏拾取 “曲面填充 1” 镜片弧面作为加厚对象；厚度参数设定固定数值 0.50mm，加厚方向选择单侧向内贴合镜框，勾选合并结果选项，开启显示预览实时校验镜片厚度与镜框贴合状态；系统对整片弧面均匀偏移增厚，完整生成厚度统一、与镜框融为一体的镜片实体；固定厚度参数与合并结果约束保证镜片各处壁厚均匀一致，规避镜片局部厚薄不均、镜片与镜框分体错位问题，完成游泳眼镜镜片完整实体成型。
