一颗足球的“诞生”：SOLIDWORKS五个命令搞定球面分块，你能猜到第几步最关键吗？

2026美加墨世界杯激战正酣，绿茵场上每一次精妙配合都牵动人心。赛场之外，工程师也有自己的“造球”方式——本期教程将用SOLIDWORKS完整复刻一颗足球，从放样到圆角，五步带你拆解曲面建模全流程，用三维技术向世界杯致敬。

(1) “放样凸台/基体”

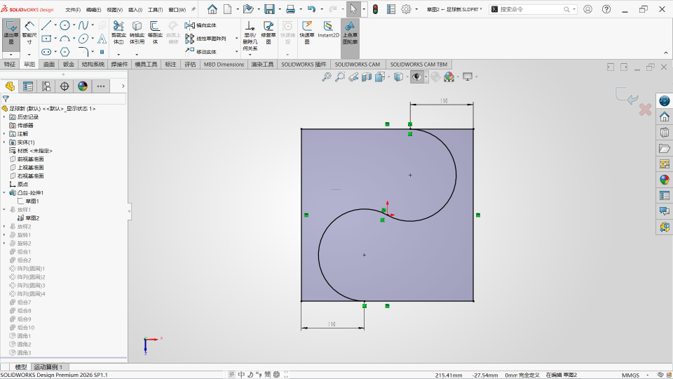

放样轮廓与基准约束：分别绘制两组闭合轮廓草图，草图 1 为方形外边界轮廓、草图 2 为内凹 8 字形封闭截面轮廓，两草图平行分布且中心原点同轴对齐；方形外框控制整体外形尺寸，内部 8 字曲线定义球面分块过渡边界，通过水平长度尺寸约束控制轮廓横向跨度，两组草图基准面相互平行、中心轴线重合，是足球曲面块放样成型的基础几何。

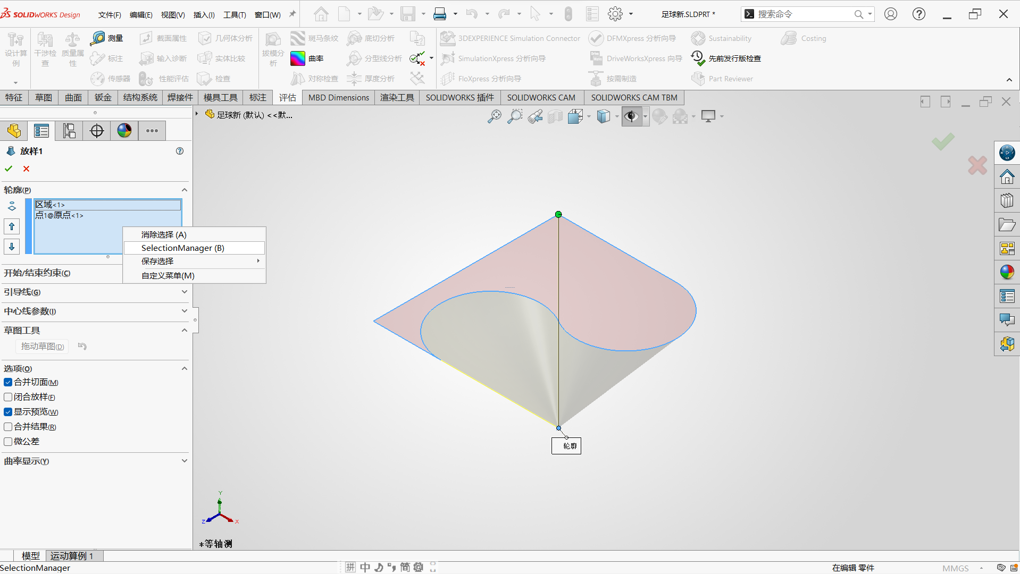

放样参数设置：调用放样凸台命令，属性栏依次选取方形外框区域、8 字形内曲线作为上下两组放样轮廓，启用合并切面，保证轮廓之间曲面平滑过渡；两组轮廓中心点沿同一竖直轴线对齐约束，放样过程自动匹配对应顶点，避免曲面扭曲、褶皱变形，完成后生成单块足球球面单元实体，曲面曲率连续顺滑，无扭曲自相交，可后续通过圆周阵列、布尔组合完成完整足球造型。

(2) “旋转凸台/基体”

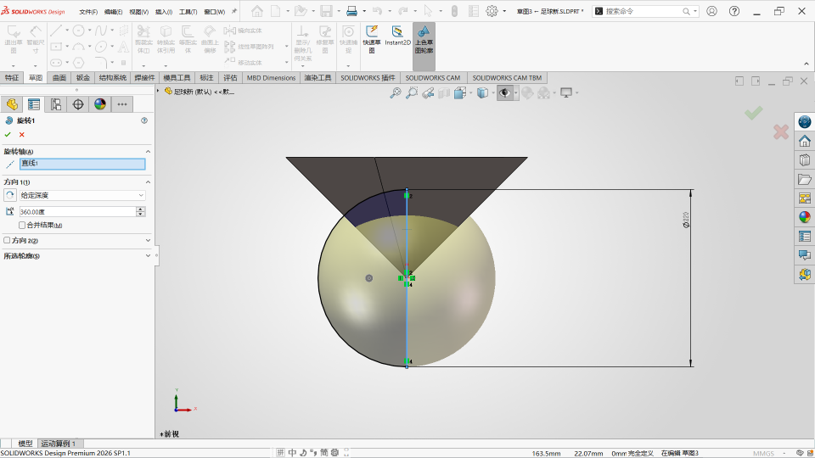

1.旋转轮廓与旋转轴：在前视基准面绘制半圆封闭旋转轮廓草图3，半圆曲线为足球球面径向边界，竖直中心线直线1作为中心旋转轴；半圆轮廓两端点约束于旋转轴线上，通过直径尺寸约束精准控制足球球体整体外径，半圆弧长与曲率决定球面完整曲面形态，是标准球形实体成型的基础几何。

2.旋转参数设置：调用旋转凸台命令，属性栏选择半圆草图为所选轮廓、竖直中心线直线 1 为旋转轴，旋转角度设定为 360° 完整回转成型，保证球面各处曲率均匀连续；轮廓沿中心轴环绕回转无扭曲、无自相交，完成后生成完整光滑闭合足球球形基体实体，全程维持球面曲率统一、壁厚均匀一致。

(3) “组合” 布尔成型：

1.待组合实体基础：预先完成两类独立实体建模，旋转 1 特征生成完整球形基体、放样1特征生成单块足球曲面分块实体；放样分块实体与球形基体存在重叠相交区域，两者中心原点同轴对齐，曲面贴合边界完全匹配，尺寸约束保证相交轮廓无缝贴合，是布尔求交裁切球面单元的基础几何。

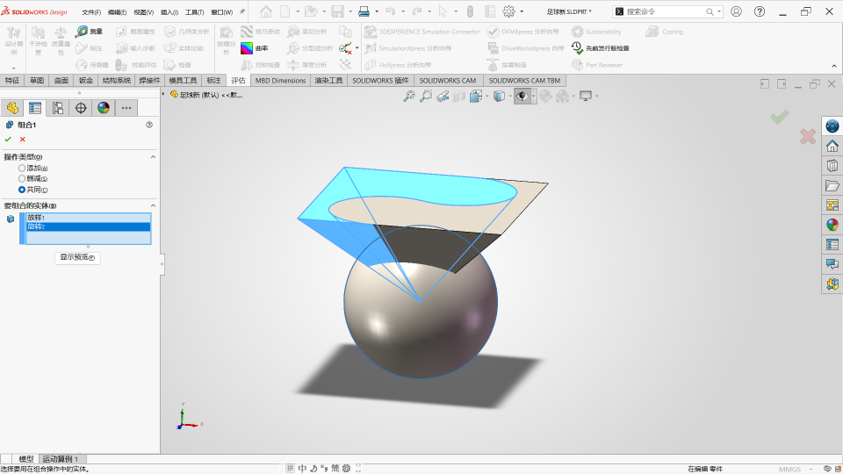

2.组合参数设置：调用组合布尔命令，操作类型选择 “共同”，属性栏依次选取放样1分块实体、旋转1球形基体作为待组合实体，依托两者相交区域保留共用重合部分；通过布尔求交剔除多余几何体，消除曲面间隙与重叠碎面，完成后生成边界顺滑、曲率连续的单块球面面片实体，无零厚度面片、无扭曲自相交，为后续阵列拼接完整足球提供标准单元构件。

(4) “圆周阵列” 成型：

1.阵列基准与源实体：预先完成布尔组合生成单块球面面片源实体，选取球面顶点处竖直边线作为圆周阵列旋转轴；源实体面片中心与阵列旋转轴同轴约束，面片侧边夹角由球面几何尺寸精准限定，相邻面片贴合边界完全匹配，是多块球面单元环绕排布的基础几何。

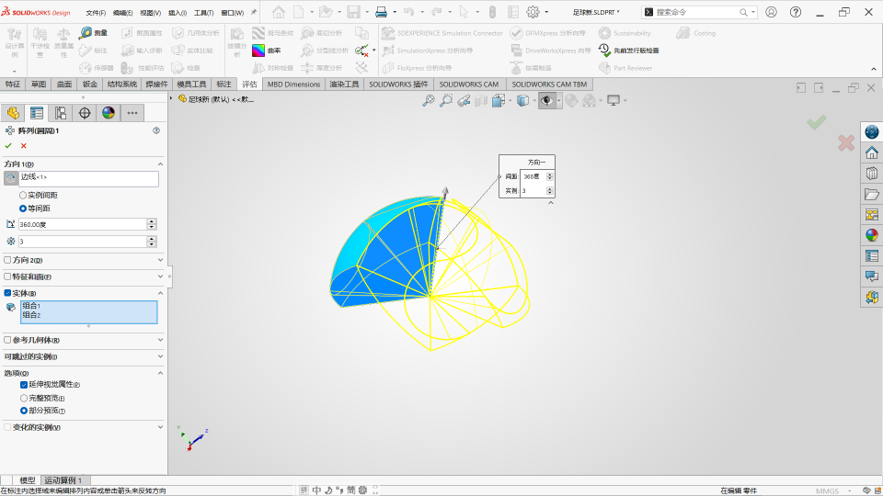

2.阵列参数设置：调用圆周阵列命令，属性栏选择球面顶点边线为阵列轴、组合生成的球面面片为阵列实体，阵列角度设定 360° 整周分布，实例数量设为3并启用等间距均分排布；阵列过程同步匹配每一块面片曲面曲率，保证相邻单元接缝无错位、无间隙、无曲面扭曲，完成后生成环绕轴线均匀分布的多片球面单元组合体，所有面片曲率连续顺滑无自相交，为完整足球曲面拼接提供等分单元结构。

(5) “圆角” 特征成型：

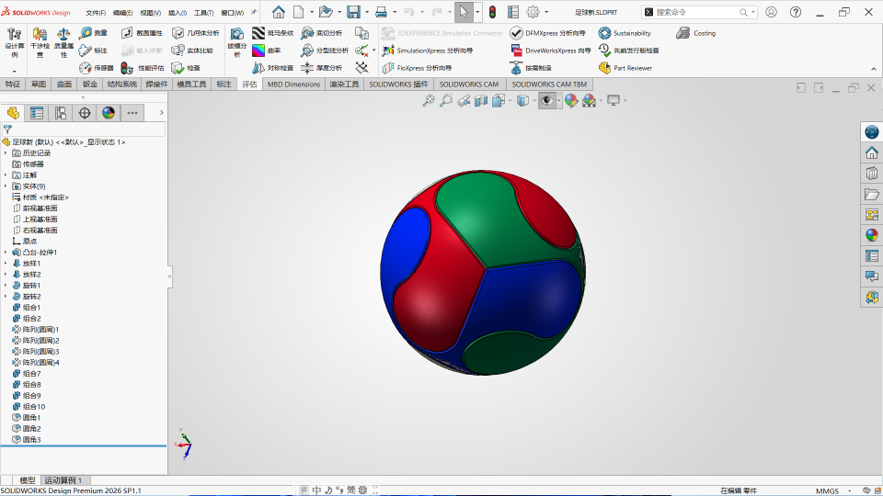

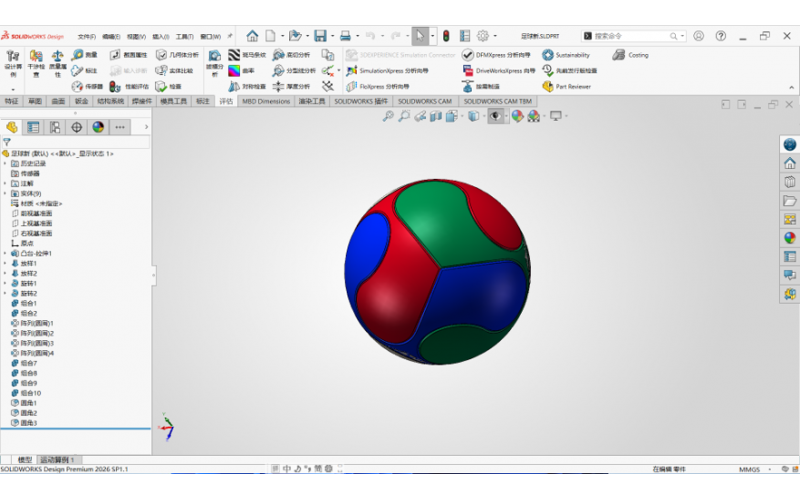

1.待圆角几何边界：经圆周阵列、实体组合完成完整足球球面分块实体，各彩色面片相交处存在尖锐分界棱边；所有面片交界边线沿球面曲率连续分布，边线两端顺滑衔接球面曲面，尺寸统一规整无碎短线段，是球面分块过渡圆角处理的基础几何。

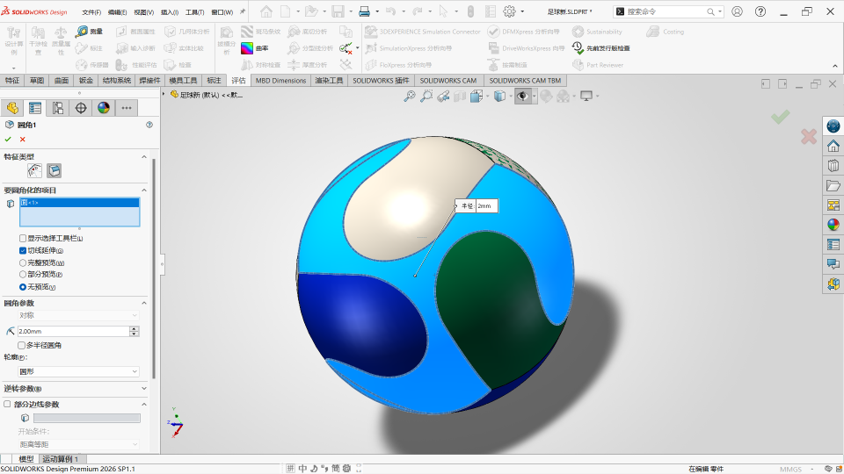

2.圆角参数设置：调用圆角命令，属性栏选取所有面片交界棱边作为要圆角化的项目，对称圆角半径设定 2mm，启用切线延伸保证曲面过渡连贯；沿球面棱边统一倒圆，消除面片拼接处尖锐棱角，避免应力集中与渲染黑斑，完成后各分块曲面衔接顺滑圆润、曲率连续无突变，整体足球球面过渡柔和统一，无棱角突兀、无自相交破面。
