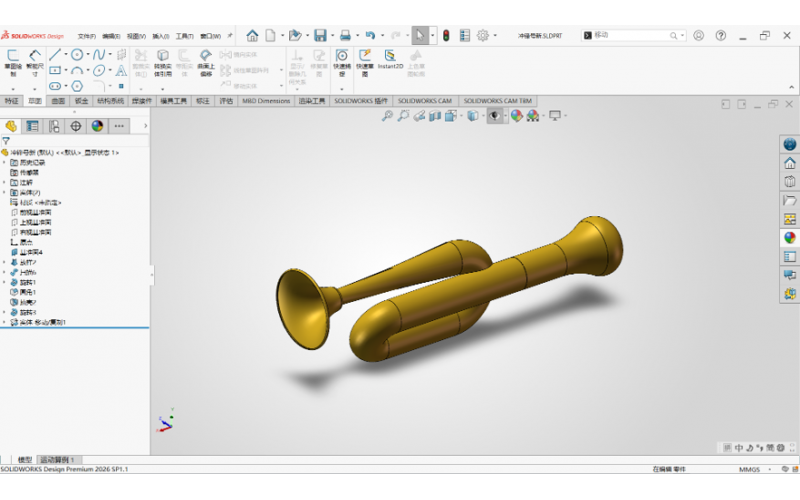

「七一献礼」SOLIDWORKS冲锋号建模：用技术复刻经典，用匠心致敬初心
前言

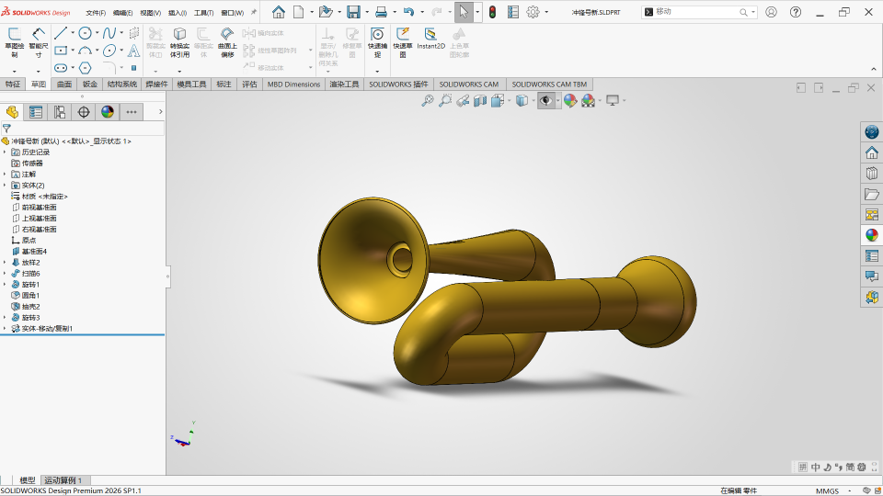

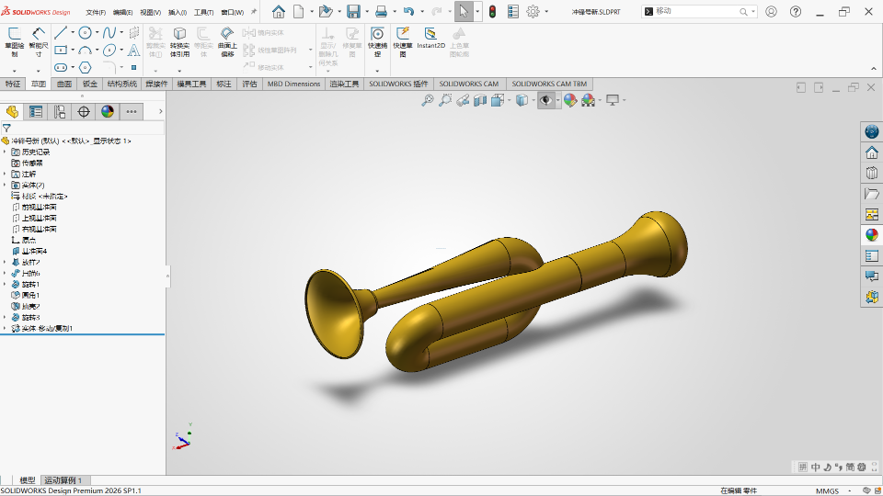

七一建党节，用技术向历史致敬。本期教程以SOLIDWORKS复刻"冲锋号"三维模型，通过放样、扫描、旋转、抽壳等六大核心命令，系统解析从锥形管到喇叭口的全流程建模思路。纯技术分享，干货实操，愿这把数字冲锋号激励我们在工业设计的道路上持续攻坚、勇毅前行。

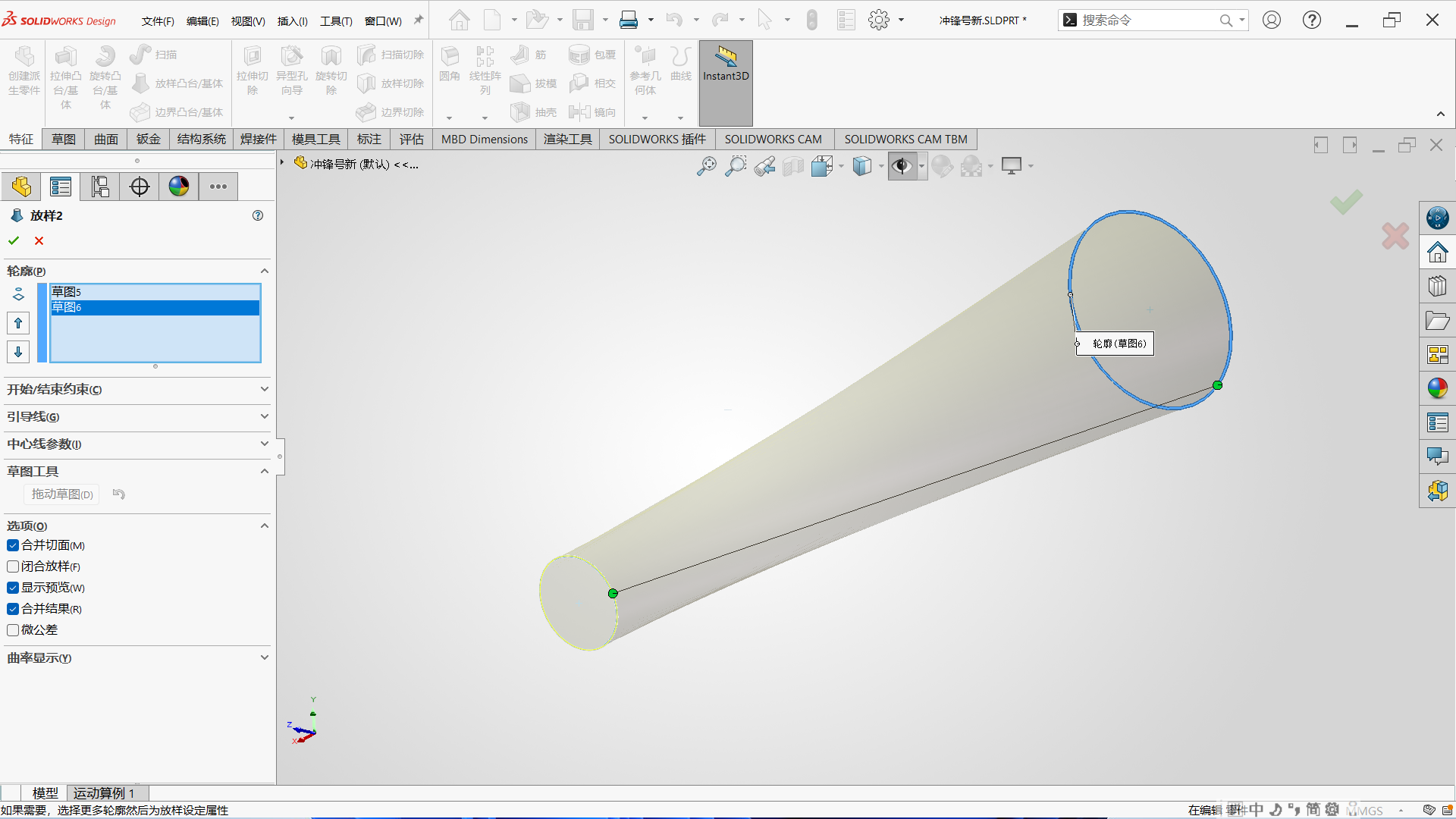

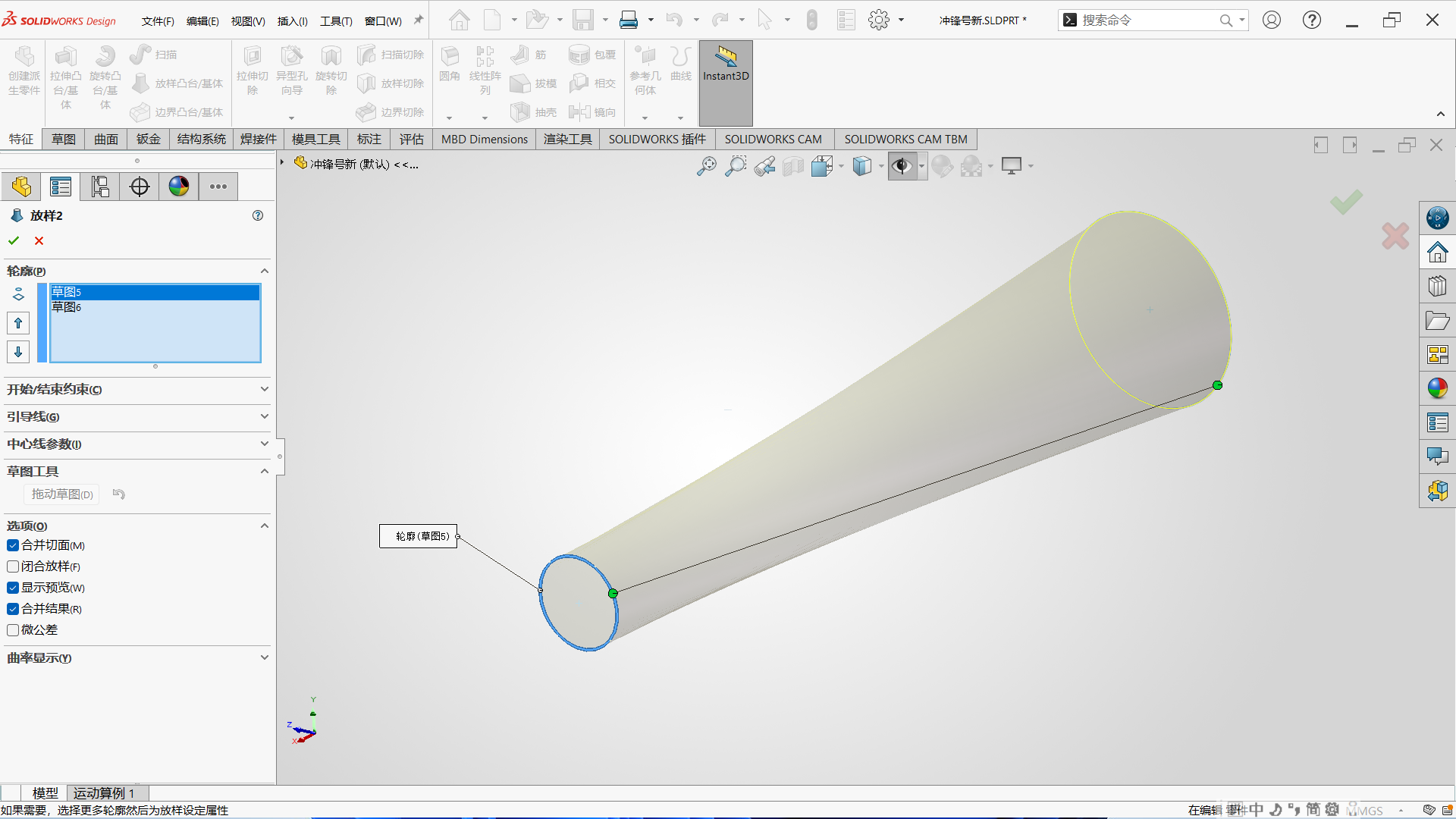

一、“放样凸台/基体” 成型：

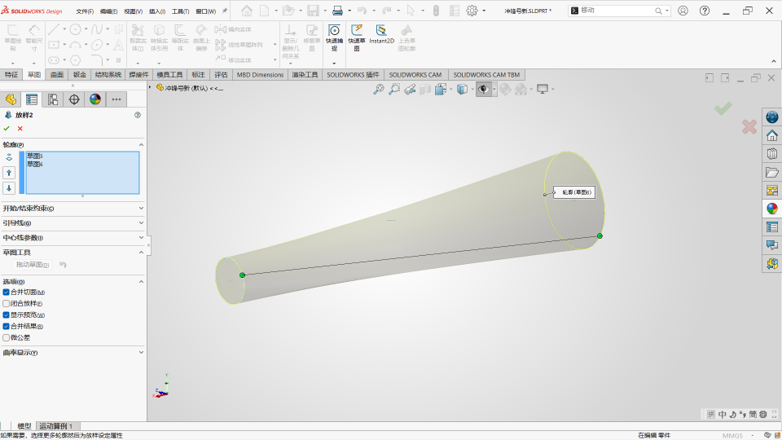

1. 放样轮廓：提前绘制草图 5、草图 6 两组圆形封闭截面轮廓草图，两组圆分别位于锥形管件两端垂直基准面，圆心约束于同一条中心引导线，两圆直径尺寸差异化约束形成锥形渐变外形，截面轮廓为渐变锥管成型的两端边界，通过两端直径、中心距尺寸精准控制锥管锥度、总长与两端端口尺寸，是渐变实体成型的基准截面。
2. 中心引导线：在放样属性栏选中两端圆心连线作为中心引导线，线条与锥管对称中心重合，保证放样后模型沿中心线均匀渐变，勾选合并切面、显示预览，完整生成顺滑无扭曲锥形实体；中心引导线约束轮廓对齐中心，避免模型出现扭转、侧壁厚薄不均变形。

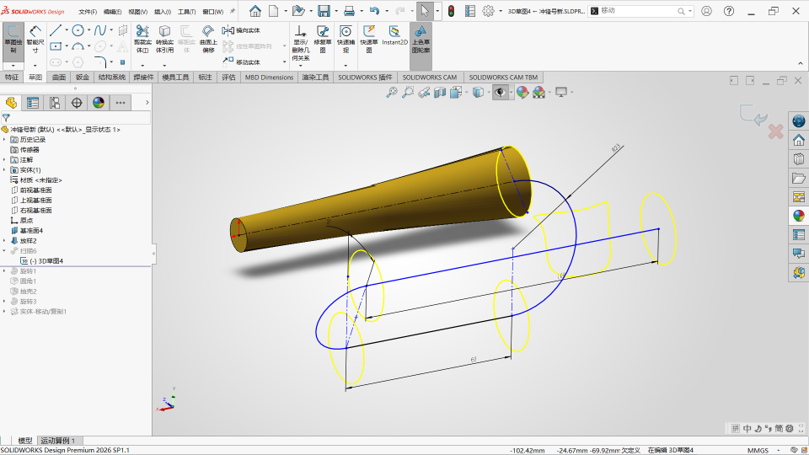

二、“扫描凸台 / 基体” 成型：
1. 扫描轮廓与路径：提前绘制圆形封闭轮廓草图与 3D 草图 4 空间曲线路径，圆形轮廓为管件截面边界，3D 草图 4 由多段圆弧、直线平滑连接组成冲锋号完整空间走向轨迹；轮廓圆心约束于路径起点，轮廓所在基准面垂直于路径起点切线，通过圆弧半径、直线段长度尺寸约束精准控制管件弯折弧度、整体总长与两端端口截面尺寸，是空间弯管实体成型的基础几何。
2. 扫描参数设置：调用扫描命令，属性栏选择草图圆为草图轮廓、3D 草图 4 为路径，启用平滑路径过渡，保证弯管拐角无扭曲、截面沿路径均匀渐变；轮廓始终垂直于路径切线进行扫掠成型，避免弯折处侧壁厚薄突变，完成后生成连续顺滑无自相交的冲锋号空间锥形弯管实体，全程维持管件截面外形统一渐变。

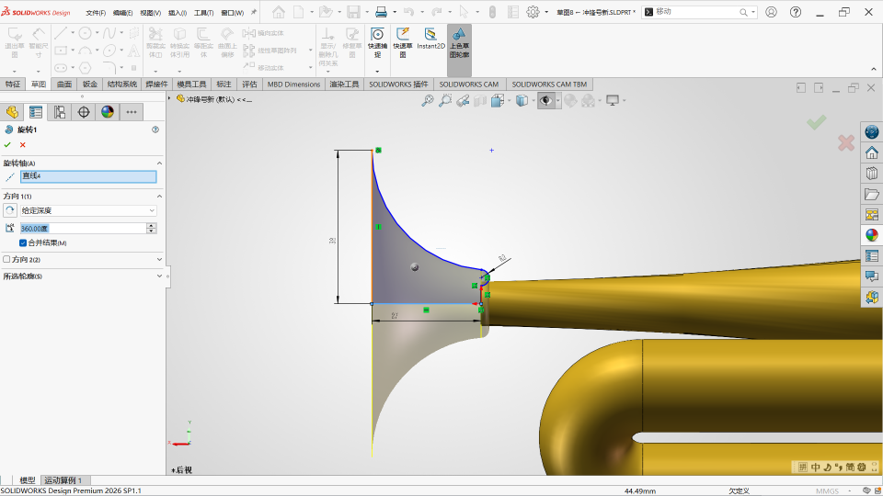

三、“旋转凸台/基体” 成型：
1. 旋转草图：提前绘制封闭剖面轮廓草图，草图由冲锋号喇叭口单侧内外弧形侧壁轮廓与中心竖直旋转轴线构成封闭截面，圆弧曲率尺寸匹配喇叭口外壁弧度，轴线与冲锋号喇叭对称中心重合，截面轮廓是回转成型的核心边界，通过分段总长、高度、圆弧半径尺寸约束精准控制喇叭口曲面弧度与整体外廓尺寸，是喇叭实体成型的基准截面。
2. 旋转轴与参数设置：在旋转属性栏选择草图内竖直中心线直线 4 作为旋转轴，轴线与冲锋号喇叭对称中心重合，保证回转后模型圆周各处轮廓均匀一致；旋转角度设置 360° 完整回转，勾选合并结果与已成型弯管实体融合，生成无缺口冲锋号喇叭基体，轴线约束回转中心，避免模型出现偏心、侧壁厚薄不均变形。

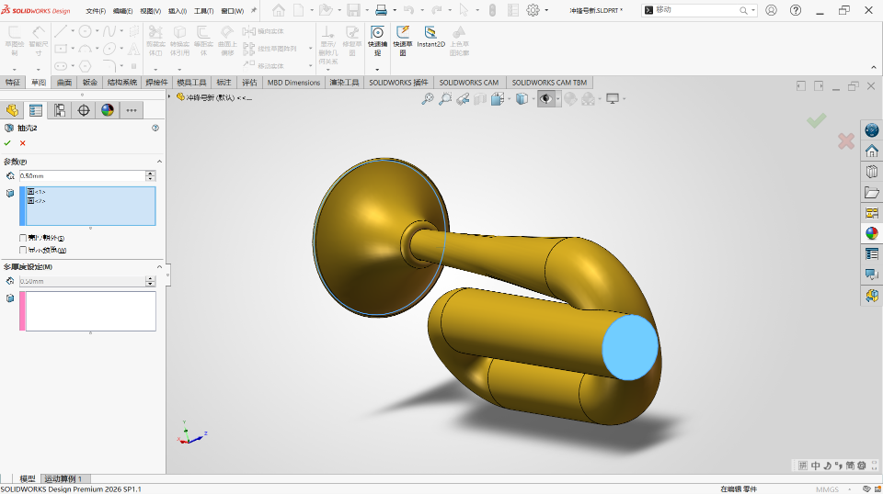

四、“抽壳” 成型：
1. 抽壳基础实体：提前完成旋转、扫描成型的冲锋号一体式实心实体，实体由喇叭回转曲面与空间弯管曲面构成完整实心基体，喇叭口端面、管件末端圆形平面为抽壳移除面，整体连续曲面侧壁为保留壳体结构，实体轮廓尺寸、弯折弧度完全匹配冲锋号外形，是薄壁中空管件壳体成型的基础模型。

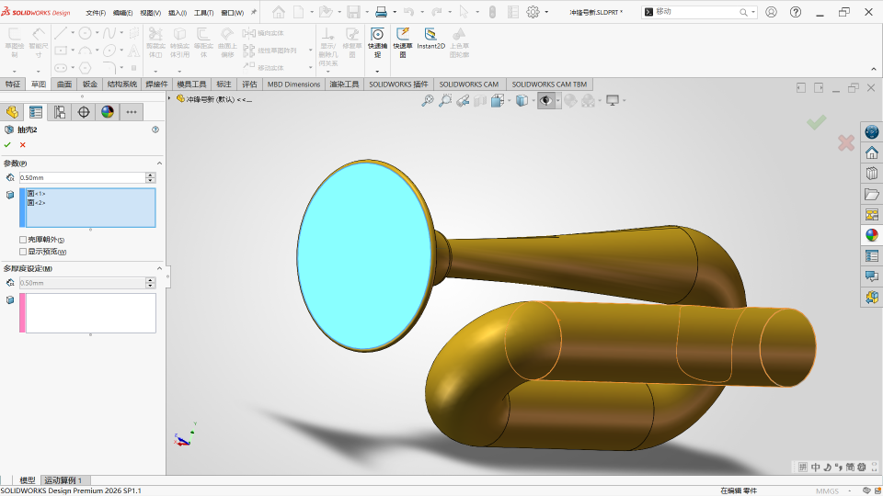

2. 抽壳参数设置：调用抽壳命令，参数栏输入壳体厚度 0.50mm，选择冲锋号喇叭口端面、弯管末端端面作为要移除的面，保留整套连续弧形侧壁；通过统一厚度约束控制冲锋号整体管壁壁厚均匀，避免弯管拐角、喇叭曲面位置出现薄厚突变，完成后生成贯通中空薄壁冲锋号壳体，保证管件、喇叭内外曲面弧度同步一致。
五、“旋转凸台/基体” 成型：

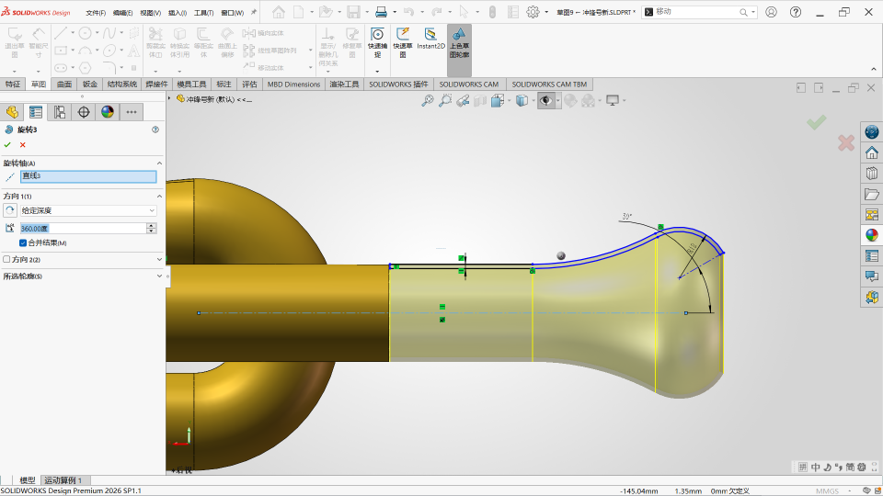

1. 旋转草图：提前绘制冲锋号尾端单侧封闭剖面轮廓草图，草图由尾端渐变弧形侧壁轮廓与中心水平旋转轴线构成封闭截面，圆弧曲率尺寸匹配冲锋号尾部外壁弧度，轴线与冲锋号管件对称中心重合，截面轮廓是回转成型的核心截面边界，通过分段总长、高度、圆弧半径、30° 角度尺寸约束精准控制冲锋号尾部曲面弧度与整体外廓尺寸，是尾部实体成型的基准截面。
2. 旋转轴与参数设置：在旋转属性栏选择草图内水平中心线直线 3 作为旋转轴，轴线与冲锋号管件对称中心重合，保证回转后模型圆周各处轮廓均匀一致，旋转角度设置 360° 完整回转，勾选合并结果与已成型弯管实体融合，生成无缺口冲锋号尾部实体，轴线约束回转中心，避免模型出现偏心、侧壁厚薄不均变形。

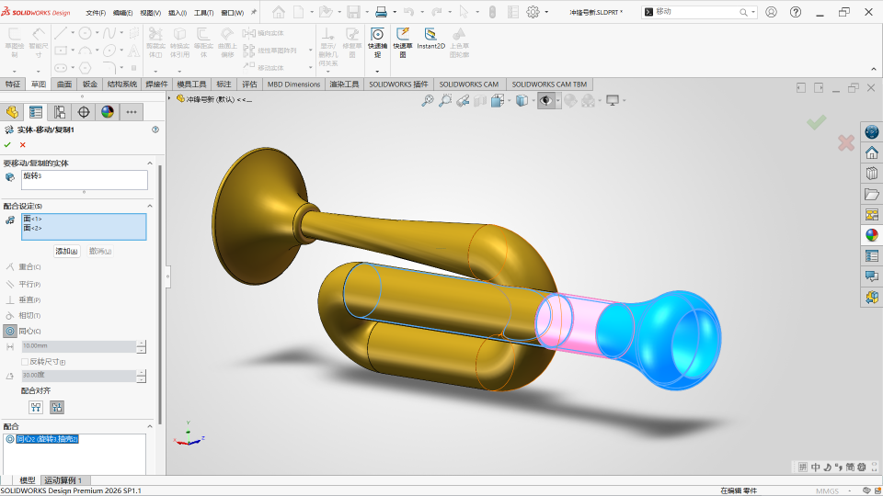

六、“实体-移动/复制” 成型：
1. 移动复制基础实体：提前完成旋转、抽壳成型的冲锋号尾部回转薄壁实体，实体由 360° 渐变回转曲面构成完整独立中空管件基体，两端圆形端面为配合定位基准面，实体轮廓、壁厚尺寸完全匹配冲锋号尾管外形，是实体对位装配成型的基础模型。
2. 移动复制参数设置：调用移动/复制实体命令，选择冲锋号尾部实体作为要复制的实体，选取主体弯管端面、尾管端面执行同心配合约束，输入平移距离 10.00mm、旋转角度 30.00° 完成空间对位；通过同心约束保证管件同轴对齐，平移、角度参数精准控制尾管安装位置与偏转姿态，完成后将复制实体与主体弯管合并融合，保证两段管件内壁、外壁平滑连续无错位台阶。
