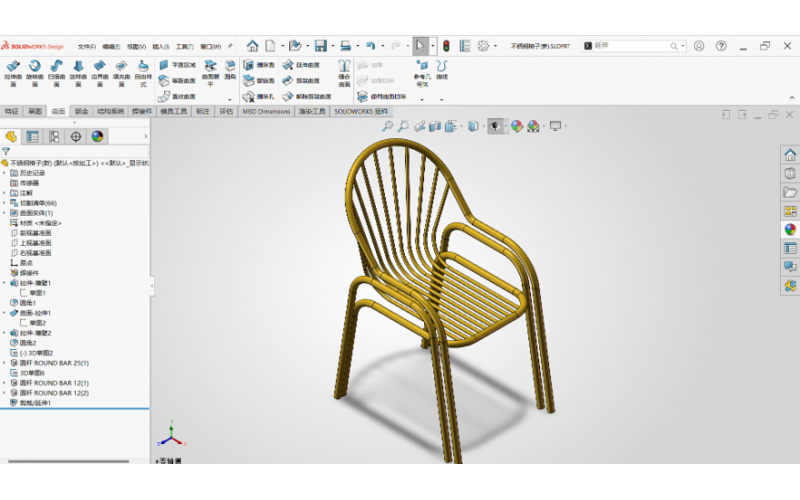

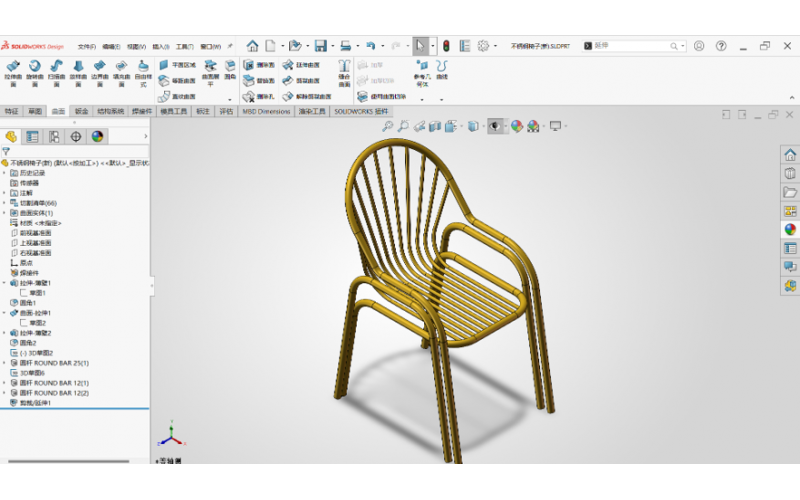

SOLIDWORKS 焊件建模总出错、弯管错位干涉？不锈钢休闲椅分步实操教学，一次性根治管材建模报错
岭南湿热多雨，街头巷尾的糖水铺、大排档里，一把不锈钢椅总能撑起整日的烟火气。广东人务实，讲求“好用耐捱”——这张不锈钢椅，正是佛山五金匠人用三维建模与弯焊工艺反复打磨的产物。从薄壁基准到3D草图，每一步都透着珠三角制造的精准与韧劲，仿佛听见钣金车间里那句：“得就得，唔得就返顺德。”

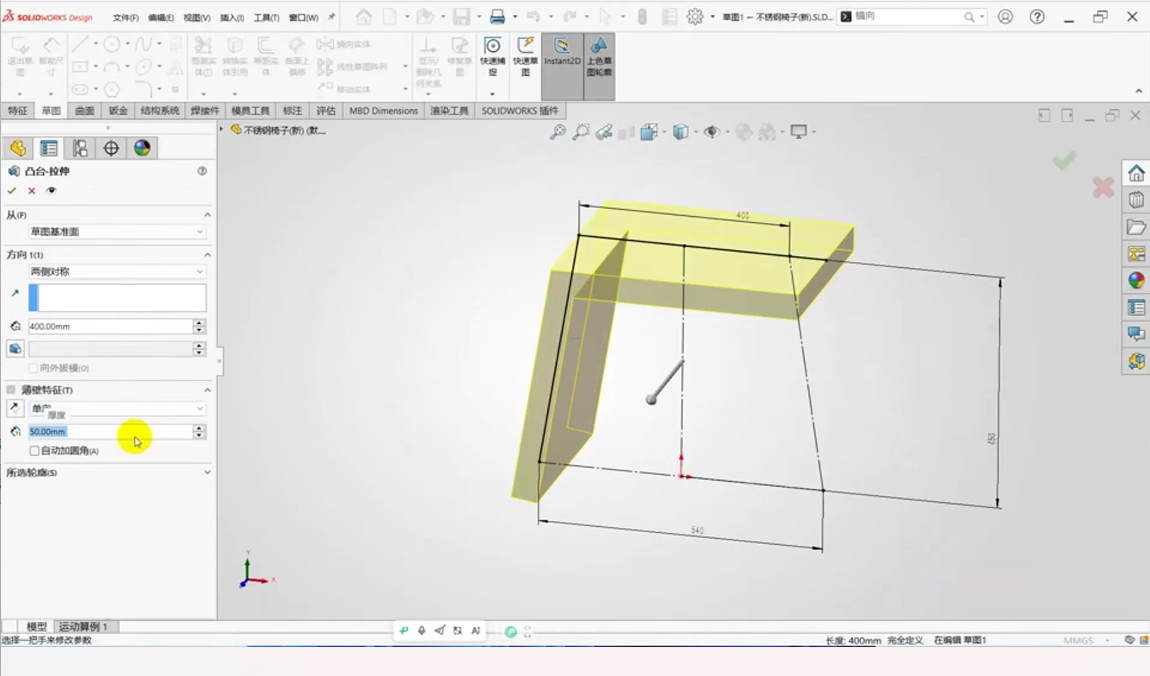

(1)拉伸-薄壁：
1.拉伸轮廓与草图基准：在前视基准面绘制 L 型封闭拉伸轮廓草图，L 型折线为不锈钢椅侧视外框边界，横向 400mm、纵向 450mm、总长 540mm 为外框外形约束尺寸；L 型轮廓两拐点为椅腿与扶手过渡点位，轮廓首尾端点对应椅腿底部安装位置，整体轮廓约束匹配椅子整体外形尺寸，是后续弯管焊件建模的基准辅助几何。
2.拉伸薄壁参数设置：调用拉伸凸台/基体命令，属性栏选择 L 型草图为所选轮廓，终止条件设为两侧对称，拉伸深度 400.00mm，无向外拔模；启用薄壁特征，薄壁类型选择单向，壁厚 50.00mm，不勾选自动加圆角；配置范围选定所有配置，特征同步生效于 <按加工>、< 按焊接 > 两套配置；实体沿草图法向双向对称拉伸掏空，形成空心基准壳体，壳体边缘可提取生成 3D 草图弯管路径，成型后无曲面扭曲、无实体自相交，壳体壁厚全程均匀一致，作为管材框架定位基准。

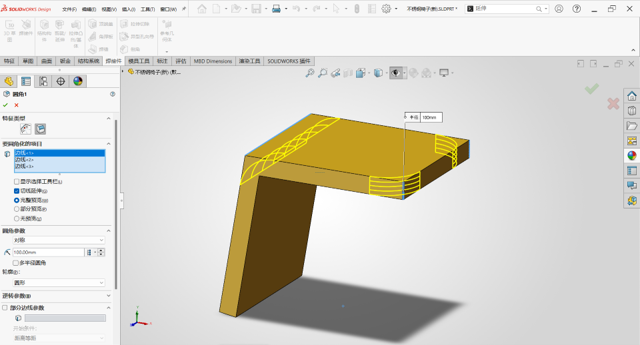

(2)圆角：
1.圆角边线与基础实体：以拉伸-薄壁 1 生成的 L 型空心基准壳体为操作基体，选取壳体两条拐角过渡边线作为要圆角化的项目，两条边线分别对应椅子扶手转角、椅腿上沿过渡位置；边线相交处为管材框架折弯过渡基准点位，边线长度与走向完全匹配不锈钢椅外框弯管轮廓，是实现框架平滑过渡几何的预处理操作。
2.圆角参数设置：调用圆角特征命令，特征类型选用标准对称圆角，圆角半径设定为 100.00mm；勾选切线延伸、完整预览，未启用多半径圆角，轮廓类型选择标准圆形，不设置逆转边线参数；沿选中边线完整生成连续圆弧过渡面，圆弧曲率均匀无突变，壳体拐角去除尖锐棱角，成型后基准壳体转角曲面顺滑连续，后续可沿圆角圆弧边线提取完整平滑 3D 草图，适配不锈钢圆管连续弯管建模需求。

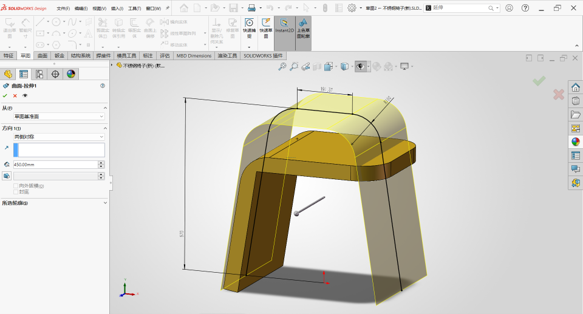

(3)曲面拉伸：
1.拉伸轮廓与草图基准：在前视基准面绘制带顶部圆弧的封闭轮廓草图2，轮廓底部直线段匹配基准壳体椅腿高度，顶部圆弧段对应椅子靠背弧形外轮廓，圆弧水平跨度 181.37mm、圆弧半径 R100，整体竖直总高 570mm；轮廓曲线平滑无折角，圆弧与直线相切约束，完整复刻不锈钢椅靠背外框弧形走向，是构建靠背弯管路径的曲面基准几何。
2.曲面拉伸参数设置：调用拉伸曲面命令，属性栏选取圆弧轮廓草图作为所选轮廓，终止条件设置为两侧对称，拉伸深度 450.00mm，未勾选向外拔模、封底选项；曲面沿草图法向双向对称拉伸，完整包覆下方带圆角的 L型基准壳体，曲面与基准壳体顶面、侧面贴合匹配，成型后曲面圆弧过渡顺滑连续、无扭曲无破面，可依托该曲面提取完整弧形边线，用于后续绘制靠背不锈钢弯管 3D 草图

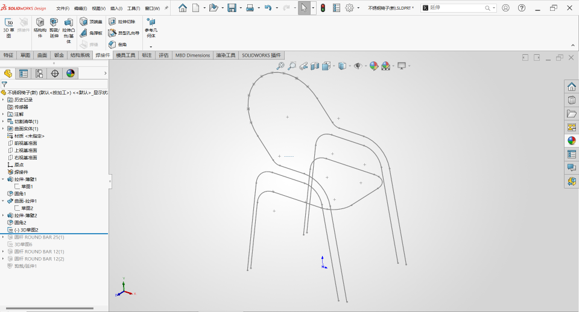

(4)3D草图：
1.草图基准与提取载体：以前期完成带圆角的拉伸薄壁实体、曲面拉伸曲面作为几何提取载体，先将已生成的焊件圆杆等成品管材零部件隐藏，清除视图干扰；通过“选择切边”功能拾取基准壳体、弧形拉伸曲面的全部轮廓边线，执行转换实体引用命令，将实体与曲面的边界曲线完整复刻至 3D 草图内。
2.3D草图绘制约束设置：调用 3D 草图命令，依托转换实体得到的轮廓曲线构建完整不锈钢椅外框空间路径；草图内所有线段、圆弧均与原基准几何完全重合，曲线段之间相切约束，无尖锐拐点、无空间扭曲、无线段自相交；草图点位完整覆盖椅腿、扶手、靠背弧形外框全部折弯走向，成型后得到连续顺滑的空间弯管路径，作为后续焊件圆杆特征的中心轨迹线，匹配整椅 SUS304 圆管整体弯焊成型工艺。

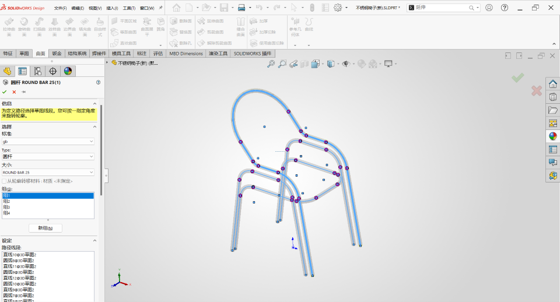

(5)结构构建：
1.构件路径与 3D 草图载体：以完成相切约束的 3D 草图 2 作为结构构件成型中心轨迹，草图包含椅腿、扶手、靠背外框全部直线段与顺滑相切圆弧段，空间曲线无扭曲、无自相交；建模前隐藏已完成的小件焊件，仅保留完整外框 3D 草图路径线段，依据管材分段结构将全部草图直线、圆弧路径划分为组 1、组 2、组 3、组 4四组路径，分别对应椅子不同分段外框弯管走向，精准匹配不锈钢椅主框架分段弯焊结构。
2.结构构件参数设置：调用焊件结构构件命令，标准库选用国标 gb，构件类型选定圆杆，规格尺寸为 ROUND BAR 25（Φ25 不锈钢圆管）；依次将划分完成的四段草图路径分别归入组 1、组 2、组 3、组 4，四组同步参与构件生成，不勾选从轮廓转移材质；程序沿四组 3D 草图中心轨迹同步生成等直径管状实体，各组相邻管段拐角自动适配圆弧过渡，成型后得到椅子整体承重外框管材实体，完全对应 SUS304 Φ25 主框架管材分段下料、弯管、组对焊接加工工艺，后续可通过切割清单按四组分段自动提取各段管材长度与整体下料尺寸。

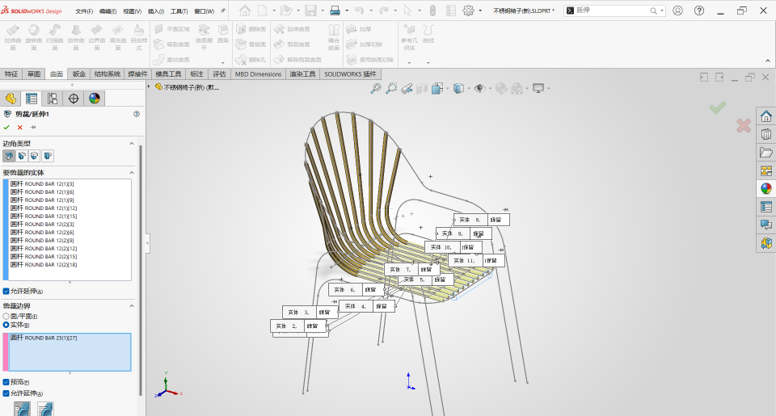

(6)裁剪延伸：
1.待剪裁实体与边界载体：以多组 ROUND BAR 12 靠背、座板细圆杆作为要剪裁的实体，以主框架 ROUND BAR 25 承重圆杆作为剪裁边界实体；操作前完整保留所有焊件管材实体，清晰区分细筋条管材与外框主管材，保证剪裁边界完整贴合主框架管材外表面，实现靠背、座板筋条与主框架管材精准对接。
2.剪裁延伸参数设置：调用焊件剪裁/延伸命令，边角类型选用实体对接模式，勾选允许延伸、预览、剪裁延伸选项；边界类型选定实体，选取整组 Φ25 主框架圆杆作为剪裁基准边界，对全部 Φ12 细圆筋条执行批量剪裁，对超出主框架边界的管材段自动切除、未接触边界的筋条端头自动延伸贴合主框架外表面；成型后所有靠背、座板细圆管端头与主承重圆管表面完全贴合无间隙，消除管材重叠、悬空错位问题，完全匹配不锈钢管材组对焊接的实物装配结构，保证后续切割清单尺寸与实际下料、焊接加工一致。

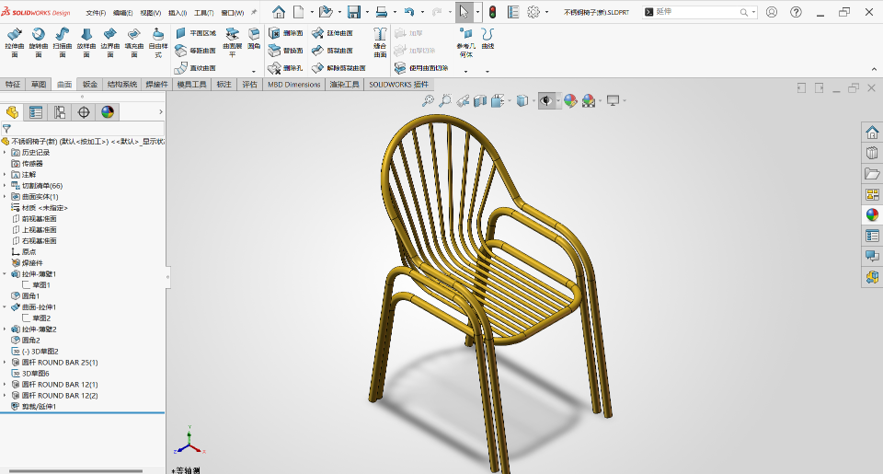

当这把不锈钢椅从3D草图变为实体，焊花溅落的瞬间，便有了佛山匠人最熟悉的“镬气”——不是灶台上的火候，而是五金车间里热辣辣的金属光泽。它撑得起茶楼的熙攘，也耐得住大排档的烟火；守得住图纸上的毫厘，更扛得住岭南潮湿的四季。一把椅，一座城，无需多余雕饰，自有不锈钢般铮亮的气质。得咗。
