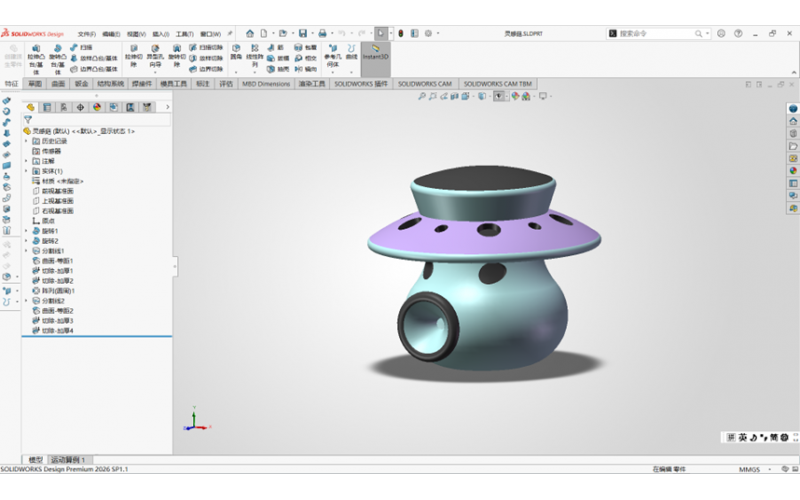

三维复刻童年：SOLIDWORKS 打造喷射喷射蘑菇
童年时期的《植物大战僵尸》承载了许多欢乐时光，本次依托 SOLIDWORKS 三维建模软件，选取经典喷射小蘑菇作为建模对象。建模过程综合运用旋转凸台、分割线、等距曲面、切除加厚、圆周阵列等多种建模命令，结合实体与曲面设计思路还原蘑菇细节构造。下文将分步介绍零件从草图绘制到实体成型的完整建模过程。

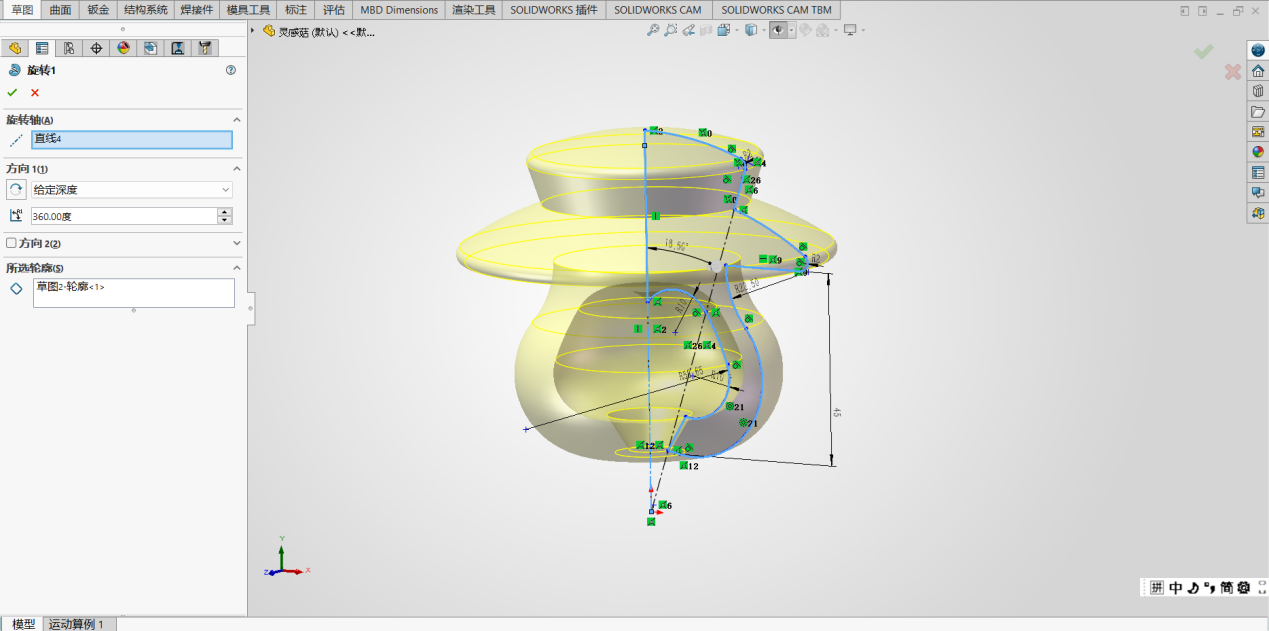

1.“旋转凸台/基体”成型
草图准备：旋转轴：左侧选中【直线 4】作为中心旋转轴线（竖直中心线，蘑菇回转中心），是旋转的基准轴，对应叶片阵列的中心基准。
轮廓草图：草图 2 绘制蘑菇半剖面轮廓（单侧外形曲线，封闭轮廓，从底部到顶部伞盖完整半边截面），轮廓必须在旋转轴一侧、不能跨轴线，当前草图已经约束完成尺寸。点击左侧左上角绿色√（确定），一键生成完整小蘑菇回转实体，和第二张图叶片靠回转阵列成型逻辑同源：单剖面 + 中心轴 + 360° 旋转 = 完整回转零件。

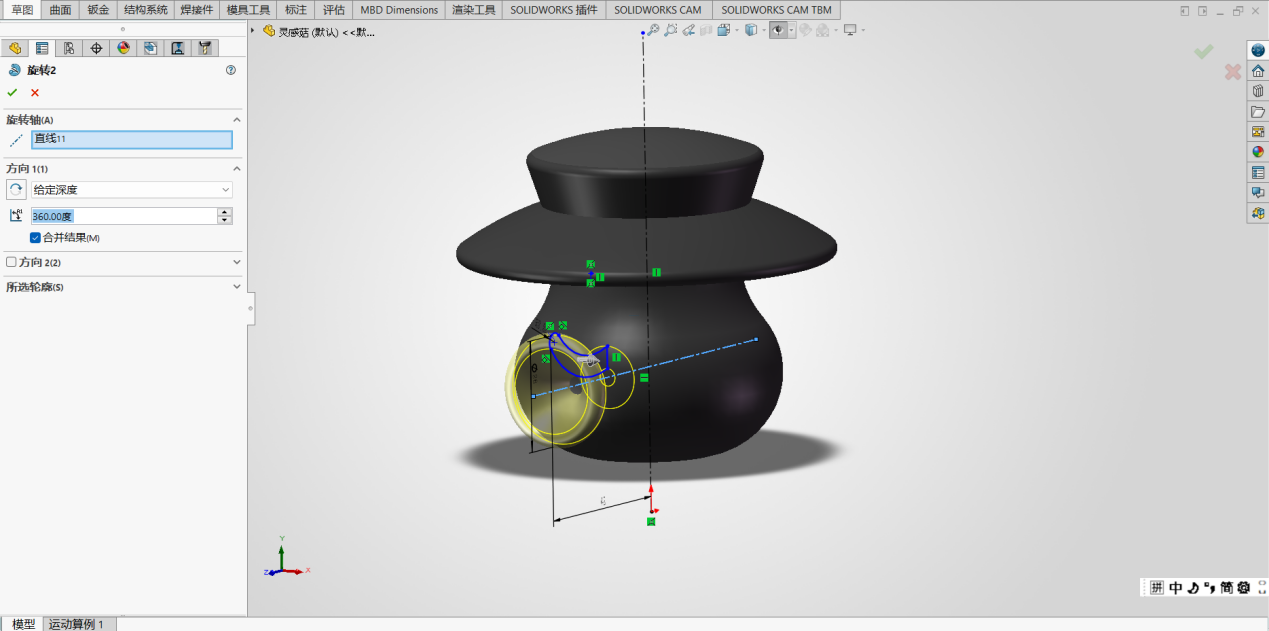

2.“旋转凸台/基体”成型
轮廓草图:在蘑菇主体侧方基准面上绘制单侧封闭截面草图（图里蓝线圆弧轮廓），通过圆弧、直线约束外形尺寸，截面用来生成蘑菇侧边凸起回转造型，轮廓完整闭合、无开口，是旋转成型的基础。
旋转轴:属性面板选定 直线 11（竖直中心线，蘑菇整体中心轴线）作为旋转轴，以此轴线为中心回转，约束凸起环绕蘑菇本体圆周分布。

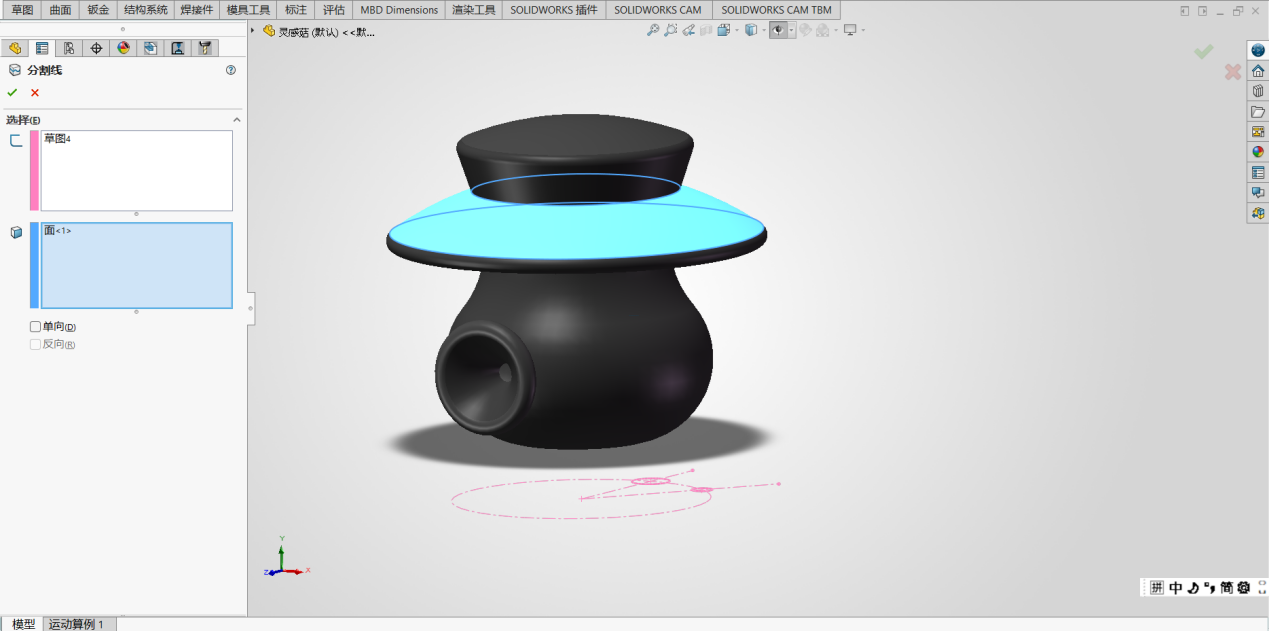

3.“旋转凸台/基体”成型
分割线作用:SOLIDWORKS【分割线】命令用来在蘑菇实体表面划分区域，把蘑菇伞盖曲面拆分出独立面域，方便后续上色、抽壳、做花纹造型，和回转特征配套完善零件外观结构，如图中浅蓝色伞盖分割区域。
分割草图:提前绘制草图 4（粉色环形草图），草图为闭合环形线，轮廓尺寸匹配蘑菇伞盖外径，草图线条就是用来分割实体面的切割边界，通过尺寸约束圆环位置，精准落在伞盖曲面的分割高度上，是分割成型的基准线条。
被分割面:在分割线属性栏选择面 <1>（蘑菇伞盖上表面），选定需要被切割拆分的实体曲面，限定分割只在伞盖面生效，不会破坏蘑菇柱体部分，精准约束分割范围。

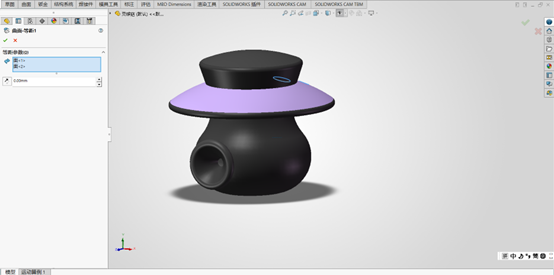

源参考曲面: 作为等距生成的原始基准面，在属性栏选中面 <1>、面 < 2>（紫色蘑菇伞盖曲面），依托伞盖原有弧形外形，复刻出一模一样的曲面轮廓；所选曲面完整约束等距曲面的外形曲率，保证新曲面和原伞盖弧度完全匹配。
等距偏移参数:定义曲面偏移距离与偏移方向，控制新曲面相对原参考面的空间位置。等距距离：当前参数为0.00mm，代表零距离复制曲面，生成和原曲面完全重合的独立曲面；如需向外加厚可修改为正数、向内缩进修改为负数；方向箭头可切换曲面偏移朝向，按需调整曲面在原面内侧/外侧。

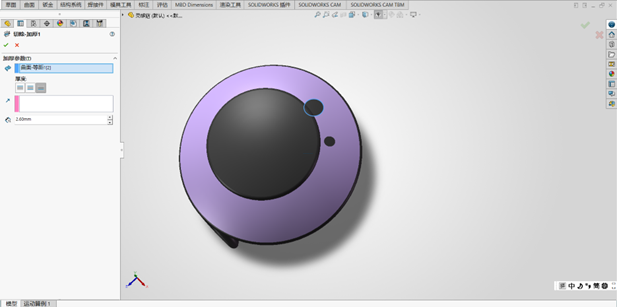

4.切除-加厚特征建模说明：
基准参考曲面：选取前期生成的曲面 - 等距 1<2> 紫色曲面作为成型基准，曲面的外轮廓形状直接决定加厚切除的边界范围，曲面曲率与外形约束最终镂空造型的轮廓，是加厚切除的造型根基。
加厚厚度参数：定义实体加厚尺寸与生成方向，控制切除深度：厚度数值：设置厚度为2.60mm，该尺寸决定曲面沿法向拉伸的深度，也就是实体切除的穿透厚度；加厚方向：左侧三向图标可切换加厚朝向（向内 / 向外 / 两侧对称），按需调整切除在实体里的穿透方向。

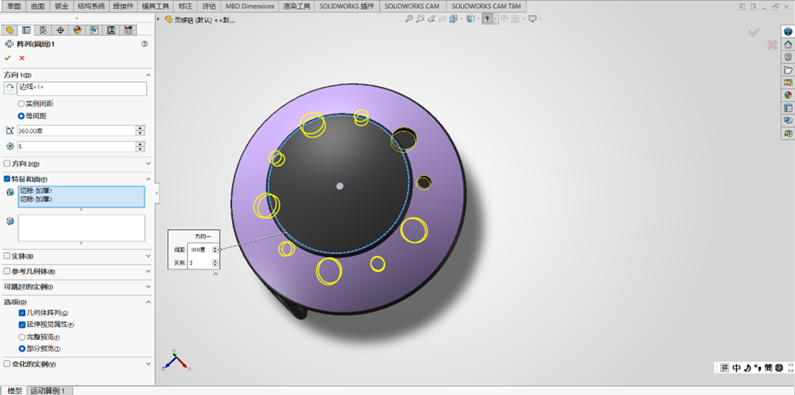

5.圆周阵列特征建模说明:
阵列旋转轴:在方向 1 栏选定边线 <1>（蘑菇中心环形边线，回转中心轴线），以此边线作为圆周阵列的回转中心，控制所有开孔绕蘑菇中心做环形环绕排布，约束阵列整体的中心对称布局。
阵列源特征:在“特征和面”选项中勾选切除-加厚 1、切除-加厚 2，将前期单个成型的曲面加厚开孔作为阵列原始造型，源特征的孔洞外形直接决定阵列后每一个开孔的尺寸样式。阵列角度：勾选【等间距】，总角度设置为360.00度，实现沿整圈圆周均匀分布；实例数量：实例数填写5，代表整圈一共生成 5 组开孔特征；选项勾选【几何体阵列】【延伸视觉属性】，保证阵列生成的孔洞完整继承原特征属性点击左上角绿色√确认，伞盖圆周自动均匀生成一圈镂空圆孔。

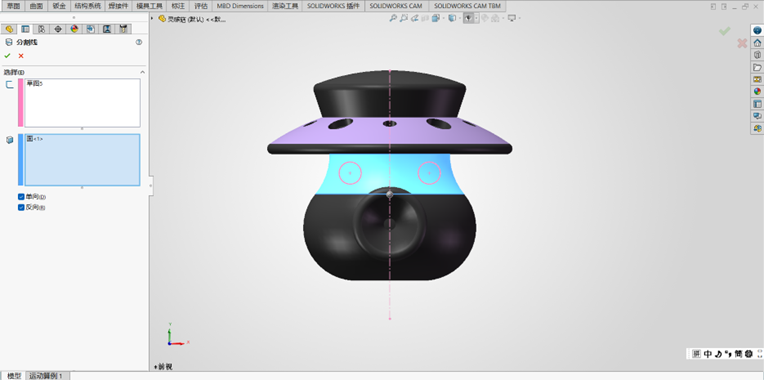

5.分割线特征建模说明:
分割轮廓草图：选用草图 5作为投影分割基准草图，草图内包含两处圆形轮廓线条，草图尺寸与位置经过约束，圆形精准落在蘑菇躯干蓝色曲面的目标分割位置；草图线条作为切割边界，直接决定分割后曲面边线的形状与位置，是分割成型的造型基准。
目标分割曲面:在分割选项中选定面 <1>（蘑菇躯干蓝色弧形曲面），限定分割操作仅在该曲面生效，约束分割范围，保证分割线条精准投影在目标曲面上，不会干涉蘑菇其余部位实体。
参数设置与成型:选择栏：【要投影的草图】填入草图 5，【要分割的面】选中躯干蓝色曲面；参数勾选【单向】【反向】，双向投影确保草图完整贯穿曲面完成分割；点击左上角绿色√确认，躯干曲面被草图分割出两处圆形边线，曲面拆分为多个独立面。
5.圆周阵列特征建模说明:
基准参考曲面:选用 ** 曲面 - 等距 2 [2]** 作为成型基准曲面，该曲面外形匹配蘑菇躯干弧形轮廓，曲面边界与开孔轮廓约束最终切除孔洞的外形，是加厚切除的造型基准载体。
加厚厚度参数：厚度尺寸：设置厚度参数为2.60mm，该数值代表曲面沿法向拉伸切除的深度，决定孔洞穿透实体的厚度。加厚方向：左侧三向按钮可切换加厚朝向（向内、向外、双侧加厚），根据造型需求选定切除方向，保证孔洞精准切透蘑菇实体。

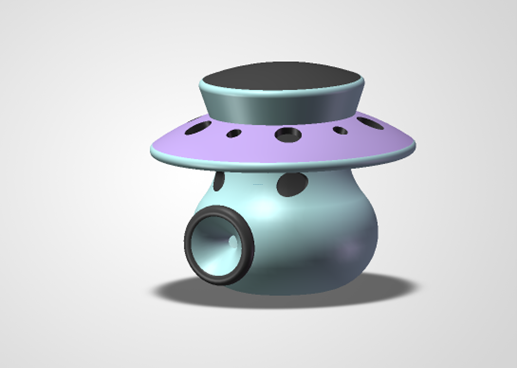

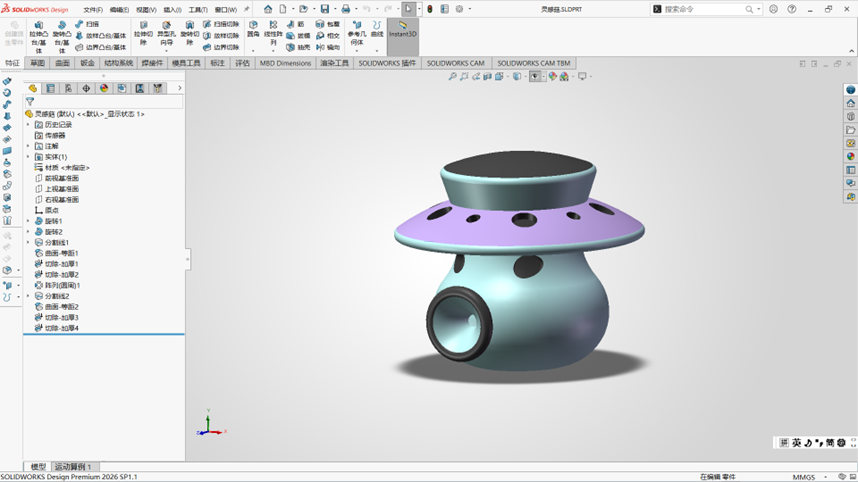

本次借助 SOLIDWORKS 完成喷射蘑菇三维建模，熟练运用旋转、分割线、等距曲面、切除加厚、圆周阵列等多项功能，在复刻童年游戏形象的同时巩固了三维建模技巧。从草图构思到实体成型，逐步攻克曲面与阵列细节问题，既重温了儿时乐趣，也提升了软件实操与结构设计能力。
