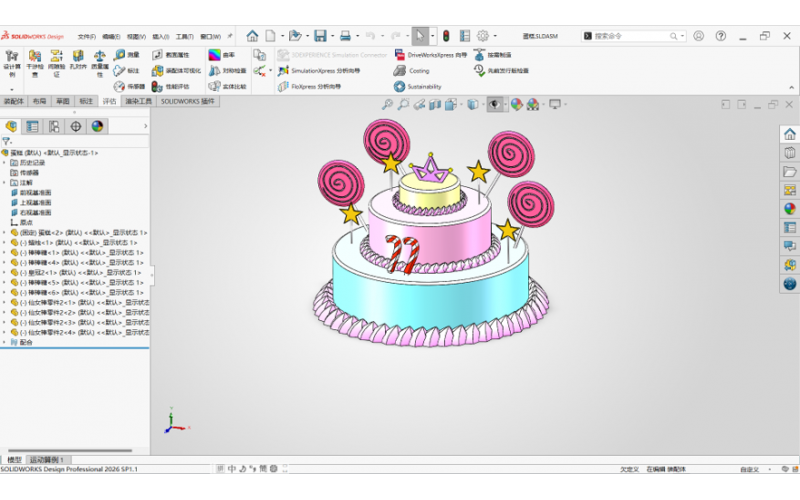

万万没想到！SOLIDWORKS 还能建模这么好看的生日蛋糕
为喜迎国庆，我们借助 SOLIDWORKS 完成这款三层生日蛋糕建模案例。通过放样、阵列、分割线等命令实操演示，以三维设计的方式抒发家国情怀，在建模练习中感受技术的乐趣。
(1)放样凸台/基体：

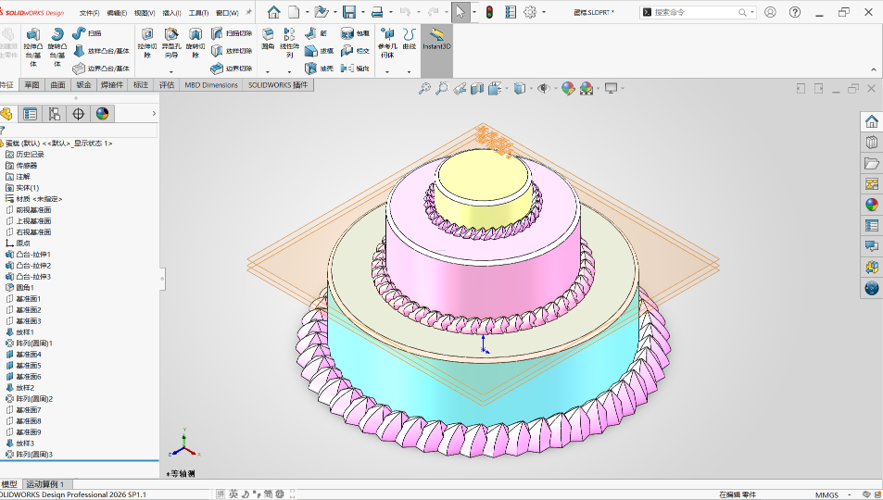

1.建立基准面：以蛋糕对应层级的圆柱顶面为参考，依次新建 3 个平行的基准面。基准面 1、基准面 2、基准面 3 沿蛋糕径向向外、高度依次小幅抬升，3 个基准面均平行于蛋糕上视基准面，用于承载放样的 3 组轮廓草图，作为裱花褶皱的放样截面载体。

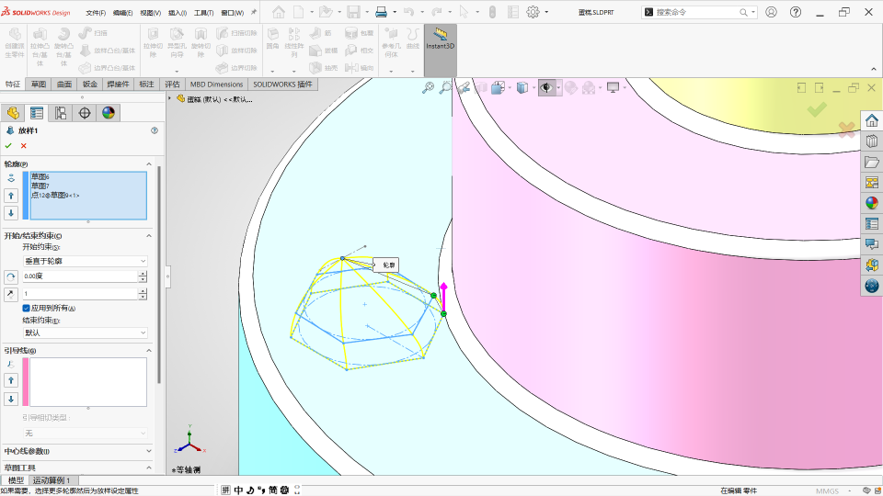

2.放样凸台/基体参数设置：属性栏依次选中 3 个基准面上的裱花封闭草图作为所选轮廓，开始约束设置为垂直于轮廓，结束约束同样设置为垂直于轮廓，勾选应用到所有。
(2)阵列圆周：

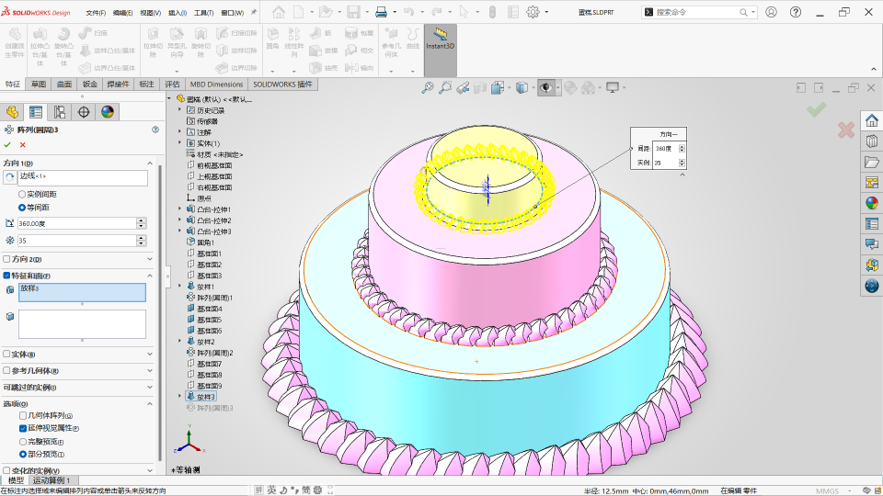

1.阵列参数设置：调用圆周阵列命令，属性栏选定蛋糕圆柱边线作为方向一旋转轴，阵列角度设置为 360.00 度，实例数量设定为 35，勾选等间距；特征和面选择放样 3 作为要阵列的特征，阵列过程保持裱花单元几何不变形、无干涉，完成后生成一圈连续均匀的裱花边实体，实现蛋糕装饰花纹的环形复制
(3)分割线：

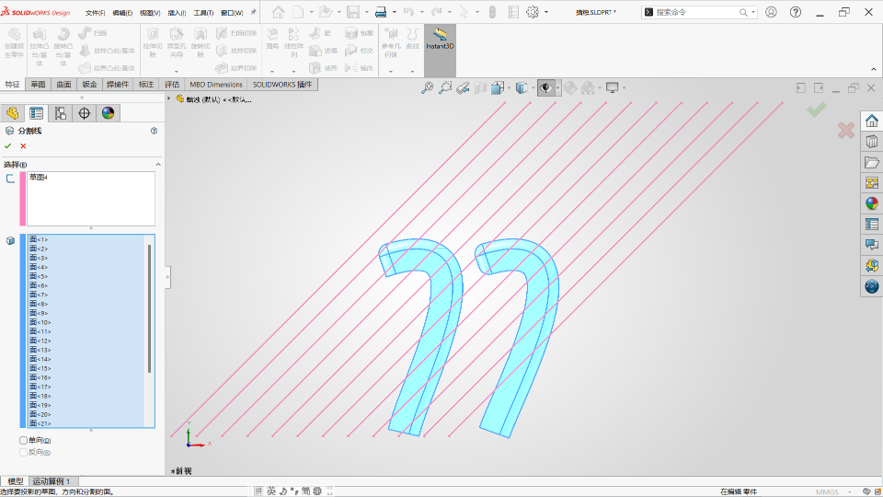

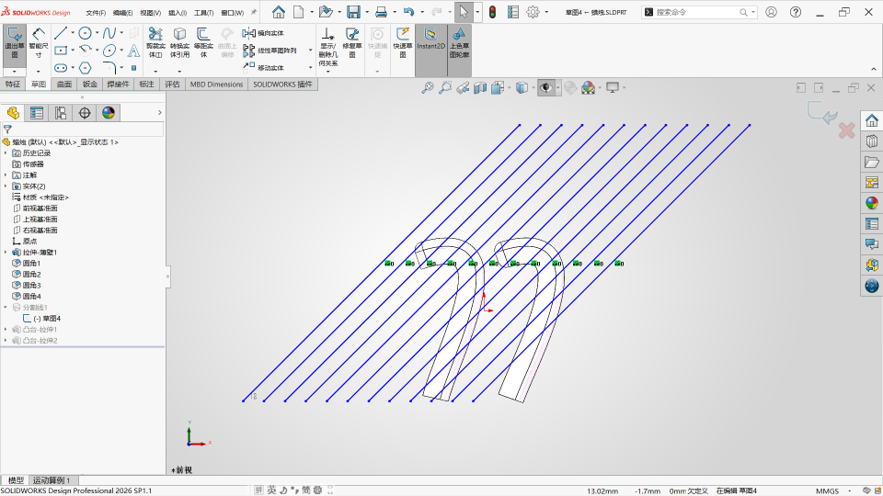

1.分割线参数设置：调用分割线命令，分割类型选择投影，属性栏选定草图 4 作为要投影的草图，选取蜡烛实体所有外表面作为要分割的面，不勾选单向与反向；草图沿垂直草图平面方向投影至实体曲面，投影无扭曲、无错位，完成后在蜡烛外表面生成连续平行分割线，将蜡烛表面切分为多个独立面域，为后续外观上色、面选择操作提供基础
(4)重合配合：

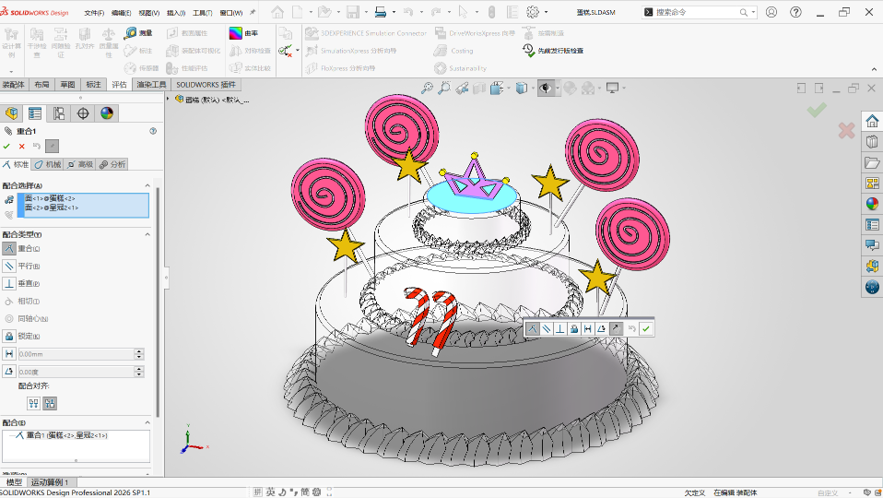

1.配合选择与基准面：选取蛋糕上表面与皇冠底面作为配合对象，两个实体平面作为重合匹配基准，使皇冠可以定位在蛋糕顶层中心位置，实现装饰零件与蛋糕主体的位置装配
2.配合参数设置：调用配合命令，属性栏选定蛋糕上表面与皇冠底面，配合类型选择重合；两个平面贴合对齐，无偏移角度，装配定位无干涉，完成后固定皇冠在蛋糕顶面的高度位置，为后续其他装饰件装配建立基准

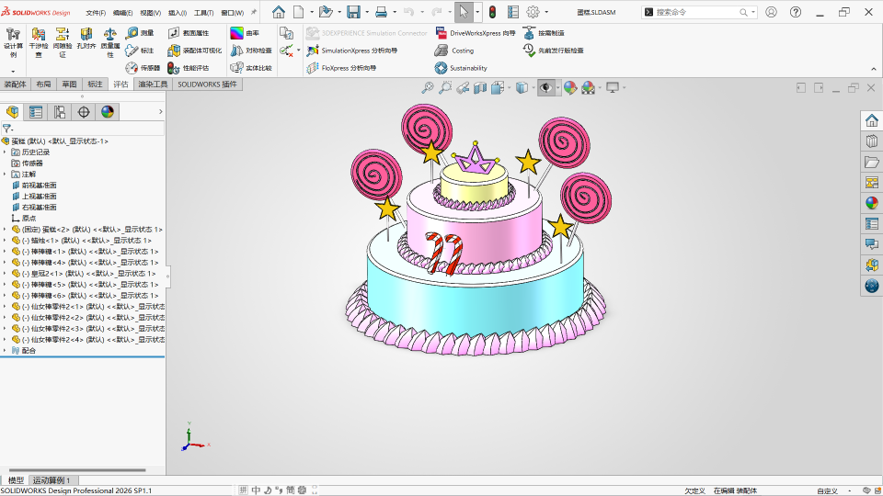

本次蛋糕建模分享到此结束。以三维设计献礼国庆，用软件技术寄托美好祝愿。希望本篇实操案例，能够帮助大家巩固 SOLIDWORKS 常用建模装配技巧。
