高哲仕｜用 SOLIDWORKS 建模，邂逅中秋月饼数字之美

中秋佳节将至，月圆饼圆，寄托着大家的美好期许。本次高哲仕借助 SOLIDWORKS 完成创意月饼三维建模，通过圆周阵列、圆角、拉伸、镜像等多项建模命令，一步步还原月饼花边、纹饰与 “中秋” 浮雕文字，用数字化设计感受传统节日魅力，以技术创意致敬中秋传统文化。

(1)圆周阵列：

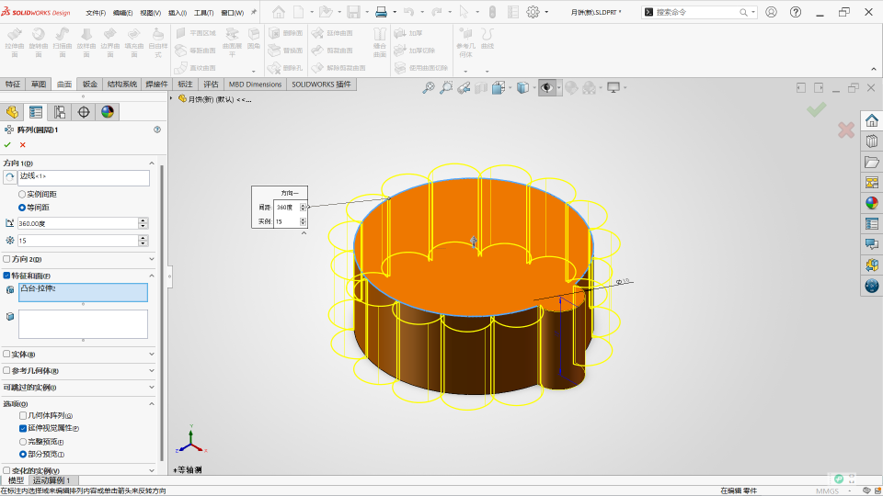

阵列参数设置：调用圆周阵列命令，属性栏方向 1 选择圆柱边线作为旋转轴，阵列角度设定为 360.00度，实例数量设置15，选择等间距；特征和面栏勾选源特征凸台 -拉伸 2；不启用方向2；选项面板内勾选延伸视觉属性，不勾选几何体阵列、完整预览，选用部分预览；不勾选实体、参考几何体、可跳过的实例与变化的实例。阵列实例沿圆周均匀环绕排布，生成 15 个等角度分布的月饼外轮廓凸台，完成月饼花边环形阵列造型，所有阵列凸台自动与主体圆柱实体合并，形成完整月饼坯体结构，为后续圆角、细节雕刻提供实体载体。

(2)圆角:

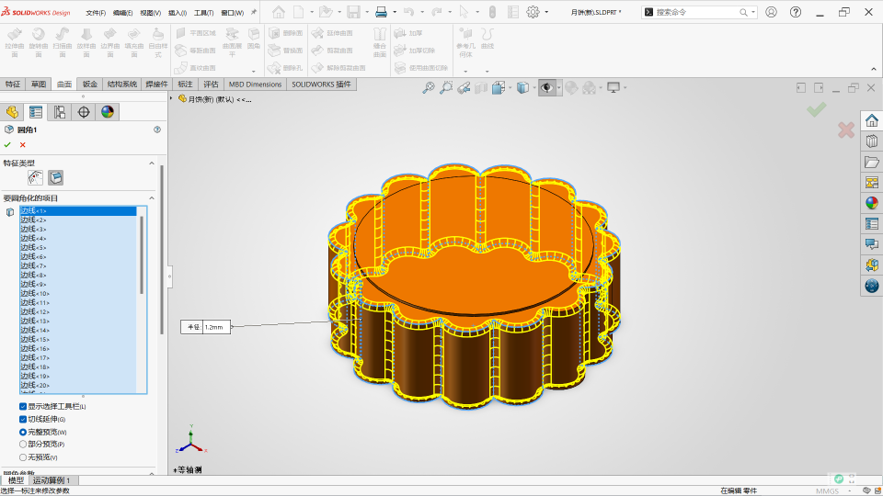

圆角参数设置：属性栏圆角类型选择对称，圆角半径设定1.20mm，轮廓选择圆形；选项面板内勾选显示选择工具栏、切线延伸，选用完整预览；不勾选多半径圆角、部分边线参数。对全部选中边线执行圆角生成，消除实体尖锐棱角，边线平滑过渡，完成月饼花边倒角美化造型，为后续外观渲染与细节刻画提供平滑实体表面。

3.拉伸薄壁：

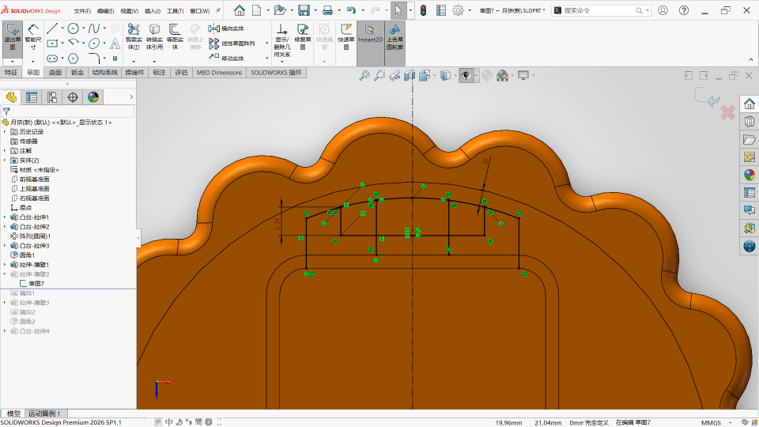

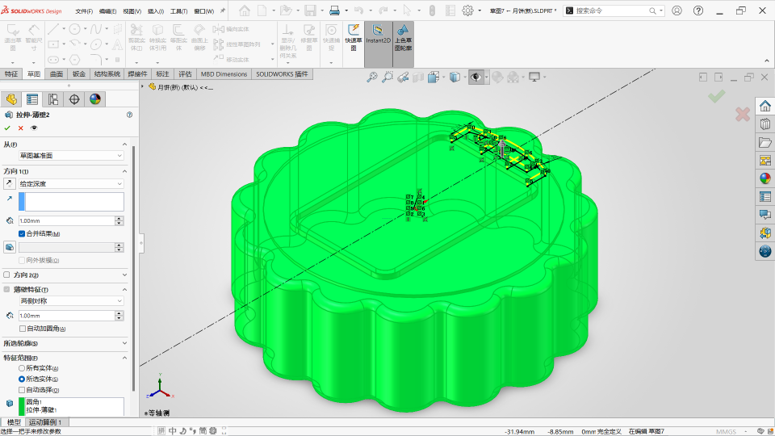

拉伸参数设置：调用拉伸-薄壁命令，属性栏选择草图7作为拉伸轮廓，拉伸方向1设定给定深度，启用合并结果；不开启方向2与向外拔模；薄壁特征选择两侧对称，薄壁厚度设定 1.00mm，不勾选自动加圆角；特征范围选择所选实体。拉伸实体沿基准面法向生成，薄壁实体根部与月饼顶面自动融合，无干涉、无缝隙；生成的薄壁实体与主体月饼合并为单一实体，完成月饼顶面图案浮雕薄壁基础造型，为后续圆角、纹理细化提供实体载体。

4.镜向：

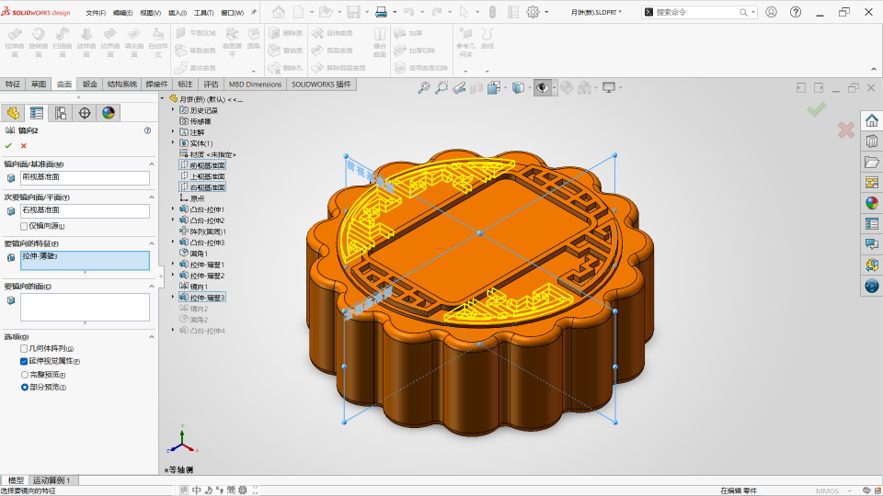

镜向参数设置：调用镜向命令，属性栏镜向面/基准面选择前视基准面，要镜向的特征选定拉伸-薄壁3；选项面板勾选延伸视觉属性，选用部分预览；不勾选几何体阵列。镜向生成的特征与原拉伸薄壁关于基准面对称，无错位、无干涉；生成的镜向实体与主体月饼合并为单一实体，完成月饼顶面另一侧图案造型，完善月饼顶面浮雕结构，为后续圆角细化提供实体载体。

5.凸台拉伸：

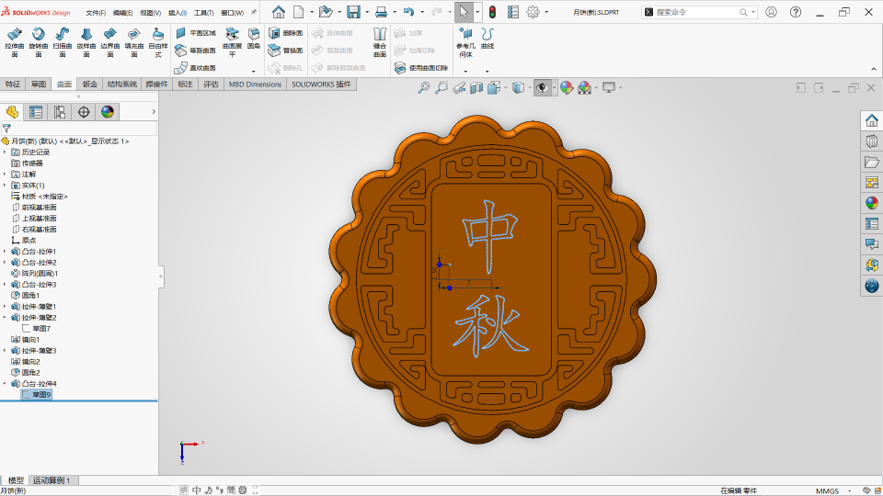

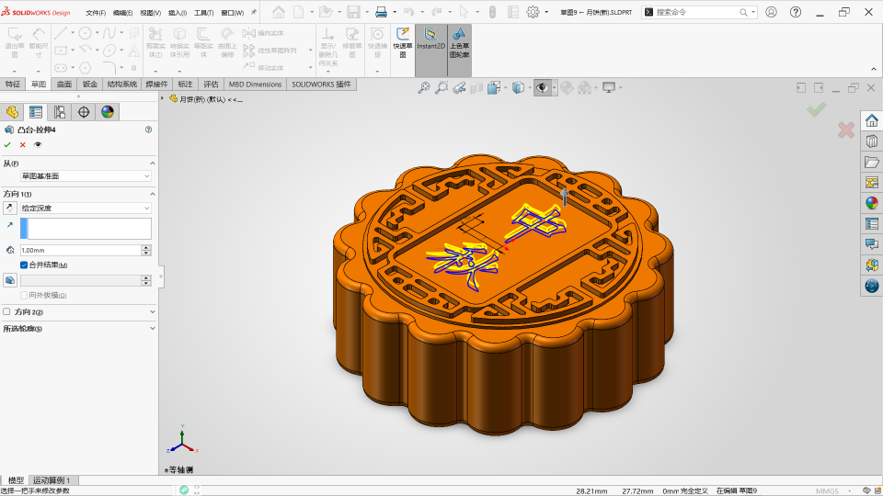

拉伸参数设置：调用凸台-拉伸命令，属性栏选择草图 9 作为拉伸轮廓，拉伸方向 1 设定给定深度1.00mm，启用合并结果；不开启方向 2 与向外拔模，拉伸实体沿基准面法向向外生成，文字实体根部与月饼顶面自动融合，无干涉、无缝隙；生成的文字凸台实体与主体月饼合并为单一实体，完成月饼顶面“中秋”文字浮雕造型，完成月饼主体顶面全部图案结构。

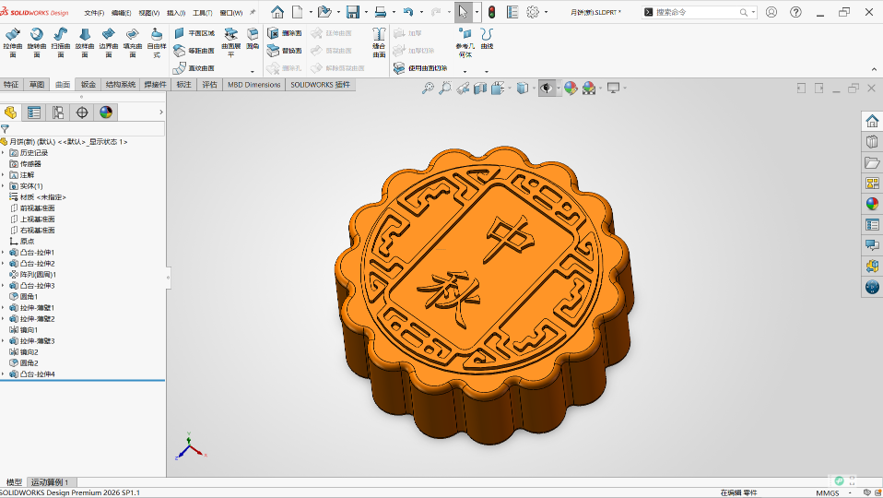

本次高哲仕中秋月饼三维建模到此完成。借助 SOLIDWORKS 各类特征命令，将传统月饼的花边纹样、中秋浮雕文字以数字模型的形式呈现，实现传统民俗与工业设计的巧妙融合。以技术诠释节日之美，也祝愿大家中秋月圆人安，阖家美满。
