手机支架钣金设计全攻略：SOLIDWORKS装配体建模与配合约束实用教程

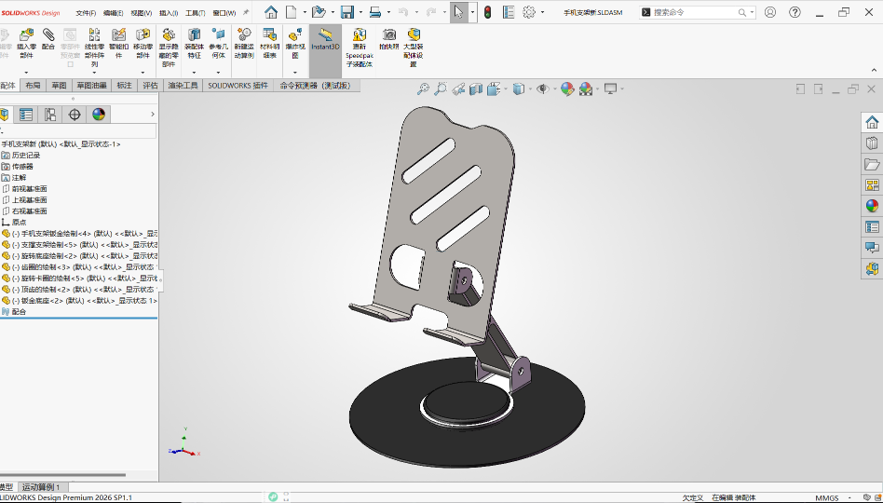

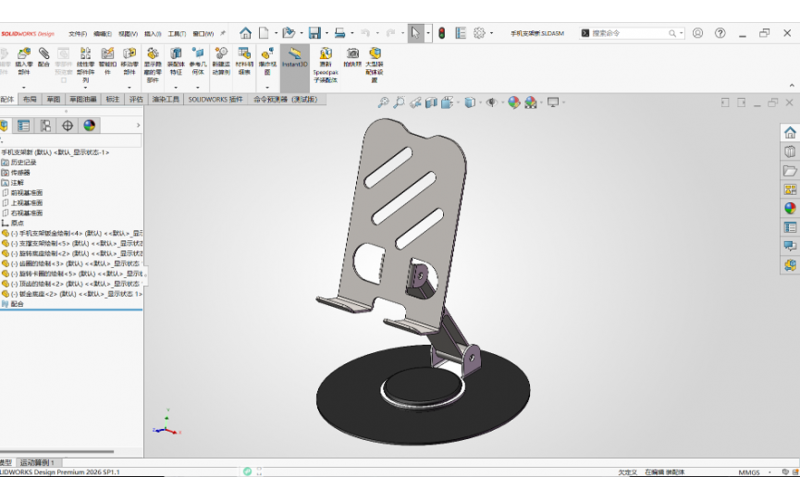

本文以手机支架钣金件为例，系统介绍了SOLIDWORKS中零件编辑、宽度配合、同心配合、配合查看及质量属性评估等关键操作流程。通过详尽的参数设置与几何约束说明，旨在帮助读者掌握装配体环境下的精准建模与校验方法，确保设计尺寸统一、运动机构无卡滞及整机稳定性，为同类产品结构设计提供规范参考。
(1)打开零件(以手机支架钣金绘制为例)：
1.零件调用与装配关联基准：调用装配树内“手机支架钣金绘制”零部件作为独立编辑对象，继承装配全局 XYZ 坐标系基准，零件原点与装配原点保持重合；钣金背板外框横向 210mm、纵向 245mm，转轴安装孔 Φ8.5mm，支撑脚折弯跨度 82mm，约束整机装配接口尺寸。零件草图拐点位置匹配镂空槽、边线法兰折弯位置，保证铰链转轴、支撑脚、对接底座的装配对位，是完成钣金特征独立编辑的核心辅助几何。

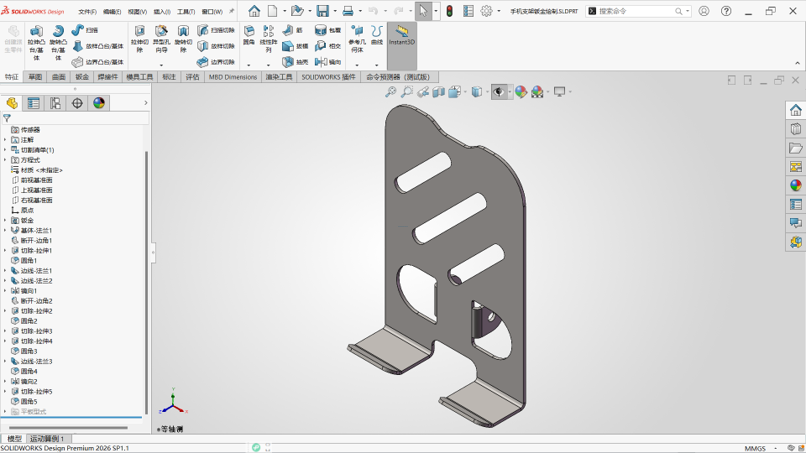

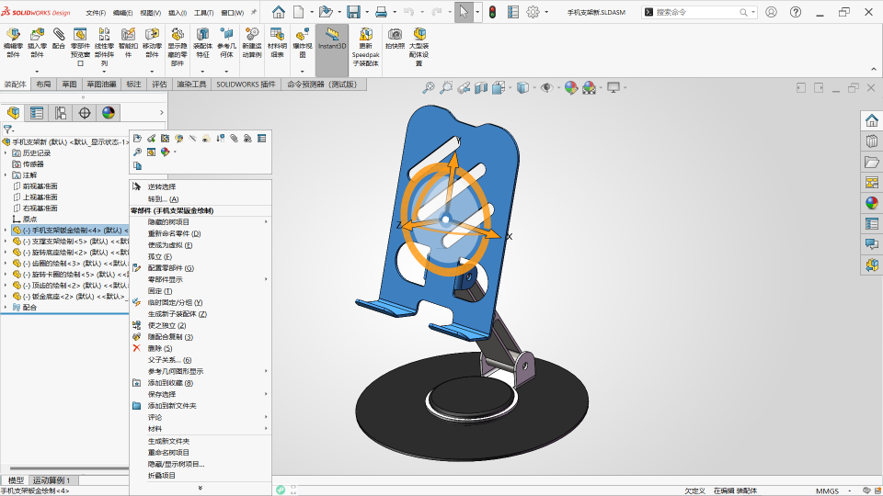

2.打开零件编辑参数设置：在装配体右键菜单调用”打开零件”命令，跳转至零件独立编辑窗口；保留装配外部参考链接，不切断关联引用；钣金基体厚度固定 2.00mm，折弯内侧 R 角 R2.0mm，不修改薄壁参数、不启用自动圆角；零件完整继承装配空间位置，所有草图、边线法兰、切除拉伸特征沿用装配全局坐标，完成背板开槽、支撑脚折弯、转轴孔成型；编辑完成后无特征报错、无尺寸突变、无几何断开，钣金厚度与折弯角度全程保持统一，作为手机支架钣金件独立修改的实体基准。
(2)宽度配合：
1.配合几何与装配约束基准：调用”支撑支架绘制”与”手机支架钣金绘制”两组铰接安装面作为宽度配合参考几何，依托装配体全局 XYZ 基准，选取两组成对平面作为宽度选择1、宽度选择2；铰接孔位公称直径 Φ8.5mm，铰接间隙单边 0.25mm，约束铰链铰接部位对中装配位置，平面选取位置匹配支架俯仰转动铰接装配位置，配合参考边界对齐零件铰接孔外边界，完整约束匹配支架铰接对中装配尺寸，是实现俯仰转动机构无卡滞回转的核心装配辅助几何。

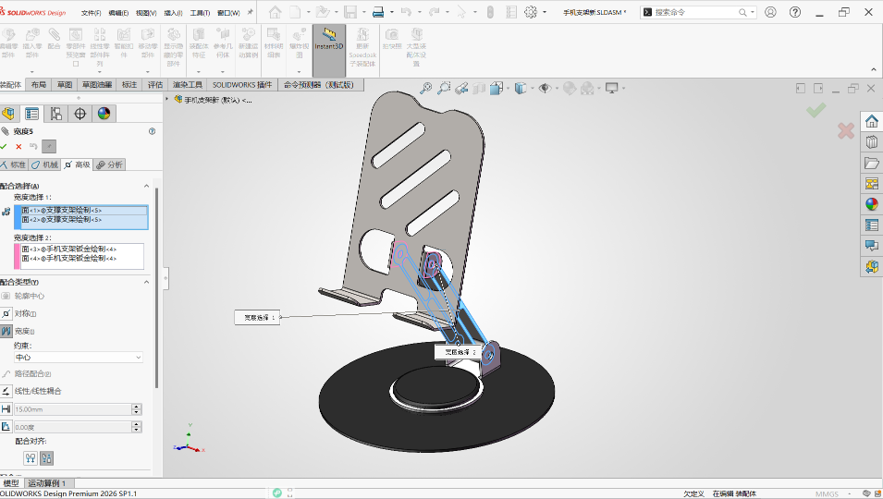

2.宽度配合特征参数设置：调用配合命令下高级配合中的宽度模式，宽度选择 1 指定支撑支架的一对安装平面，宽度选择 2 指定钣金背板的一对铰接平面；约束条件选择中心，不启用线性/线性耦合，偏移距离设置 0.00mm，不设置角度偏移；两组平面按照中心对中约束完成铰接定位，成型后铰接孔同轴对齐、无侧向偏移、无零件干涉、无装配尺寸突变，铰接间隙全程保持均匀一致，作为俯仰转动铰链机构的基础装配约束基准。
(3)同心配合：
1.配合几何与装配约束基准：调用”旋转底座绘制”与”旋转卡圈的绘制”的圆形边线作为同心配合参考几何，依托装配体全局 XYZ 基准，选取两组圆形边线作为配合选择对象；底座外圈直径 140mm，旋转卡圈外径 138mm，径向装配间隙单边 1.00mm，约束底座回转部位同轴装配位置，圆形边线选取位置匹配支架水平旋转装配位置，配合参考边界对齐回转结构外边界，完整约束匹配旋转机构同轴装配尺寸，是实现底座水平自由回转无卡滞的核心装配辅助几何

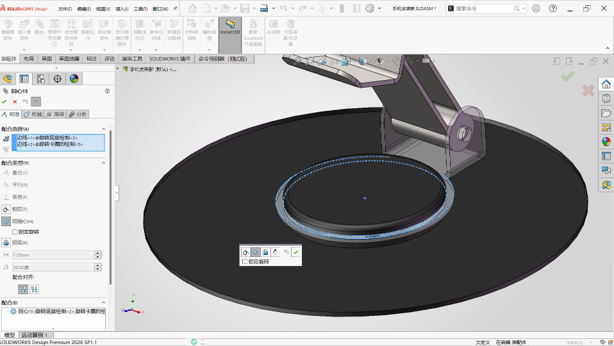

2.同心配合特征参数设置：调用配合命令下标准配合中的同轴心模式，配合选择 1 指定旋转底座圆形边线，配合选择 2 指定旋转卡圈圆形边线；不勾选锁定旋转，偏移距离设置 1.00mm，不设置角度偏移；两组圆形边线按照同轴心约束完成回转定位，成型后回转轴线完全重合、无径向偏移、无零件干涉、无装配尺寸突变，回转间隙全程保持均匀一致，作为底座水平旋转机构的基础装配约束基准。
(4)查看配合：
1.查看配合几何与装配约束基准：调用装配树中“旋转底座绘制”零部件作为查看配合的操作对象，依托装配体全局 XYZ 基准，右键零部件执行查看配合命令，系统汇总该零件全部已添加配合关系；该零件共计8组装配约束，包含同轴心、宽度、重合等约束类型，覆盖回转、铰接、定位全部装配位置，配合条目边界对应零件各个装配接口，完整梳理旋转底座全部装配约束尺寸，是排查装配过定义、欠定义的核心辅助几何手段。

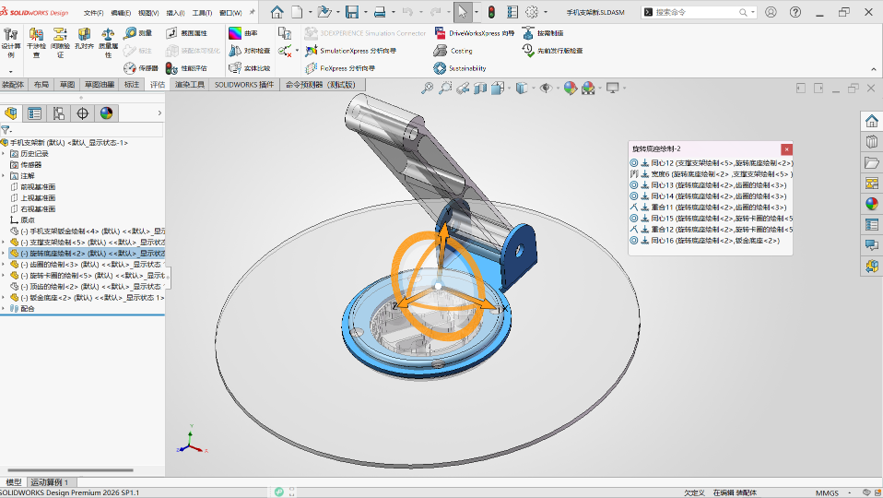

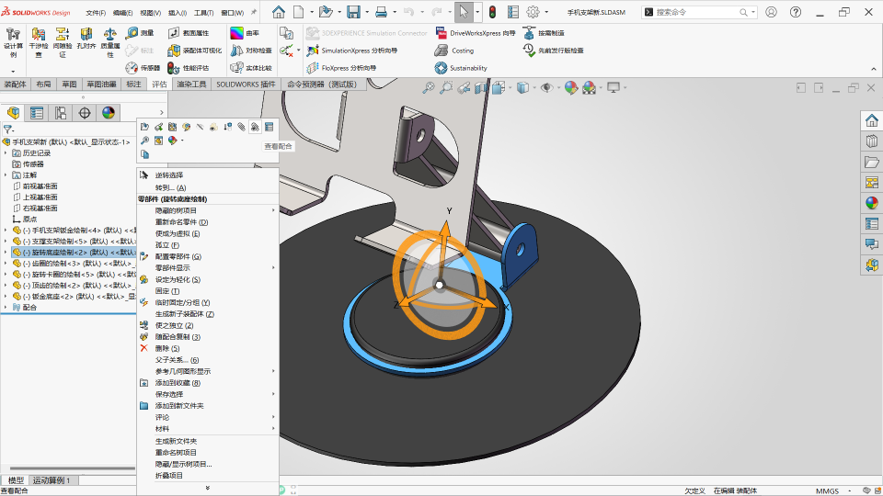

2.查看配合功能参数设置：在装配特征树右键选中“旋转底座绘制”零部件，点击右键菜单选择查看配合；面板内逐条列出该零件所有配合标签，可选中单条配合实现高亮预览对应参考几何，不启用编辑修改参数；通过查看配合面板核对每一组约束，确认无冲突配合、无多余约束、无装配尺寸突变，各配合间隙、同轴度、定位参数保持设计值，所有约束状态正常，作为校验旋转底座装配关系的基础检查基
(5)查看质量属性：
1.质量属性几何与评估基准：调用完整手机支架总装配体作为质量属性评估对象，依托装配体全局 XYZ 基准，读取各零部件已赋予材料参数；钣金件采用SUS304 不锈钢，密度 7.93 g/cm³，塑胶件采用 ABS，密度 1.05 g/cm³，统计装配体总质量、总体积、总表面积与重心坐标，完整获取支架装配体重量、惯性、重心位置数据，是整机重量校核、稳定性评估的核心评估基准。

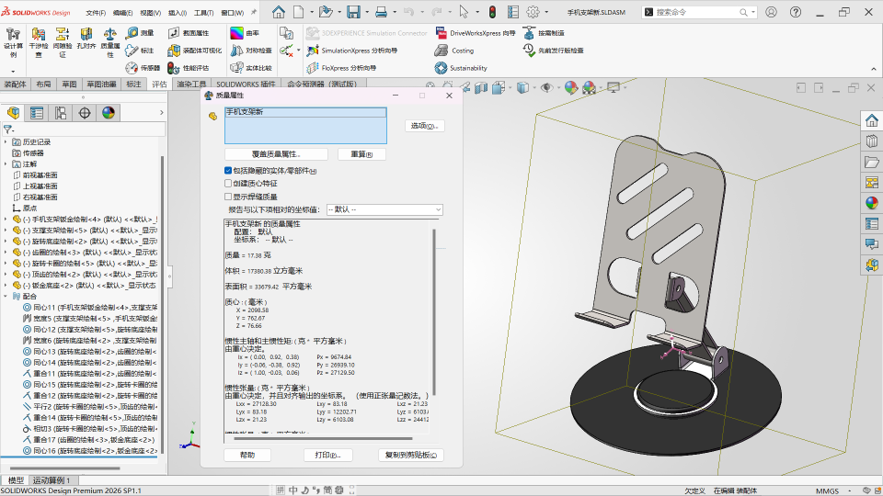

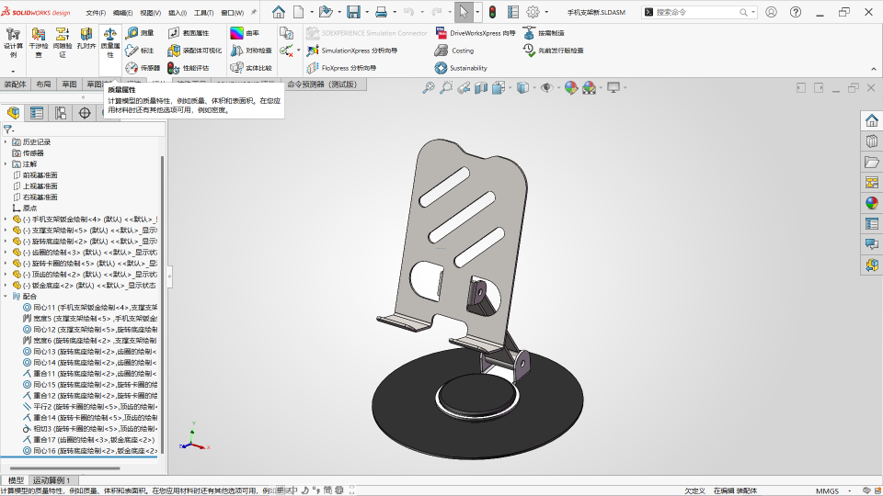

2.质量属性功能参数设置：点击评估选项卡选择质量属性命令，对整个装配体执行计算；核对各零部件材料密度继承状态，可手动覆盖修改材料密度参数，输出总质量、体积、表面积、重心X/Y/Z 坐标、转动惯量；计算完成后检查无异常数值、无体积突变，确认重心落在底座支撑轮廓范围内，作为校验手机支架整机自重与摆放稳定性的基础评估基准。
至此，手机支架的数字化装配与校验便大功告成。别看它身板小，折弯、铰接、回转一个都不能少，稍有配合偏差，它就可能在你电脑里“跳广场舞”。好在咱们步步为营，从宽度对中到同心同轴，再到重心落稳，确保它既撑得住手机，也扛得住你的挑剔。下次打开装配体，若它纹丝不动，恭喜你——它已被你拿捏得服服帖帖。
