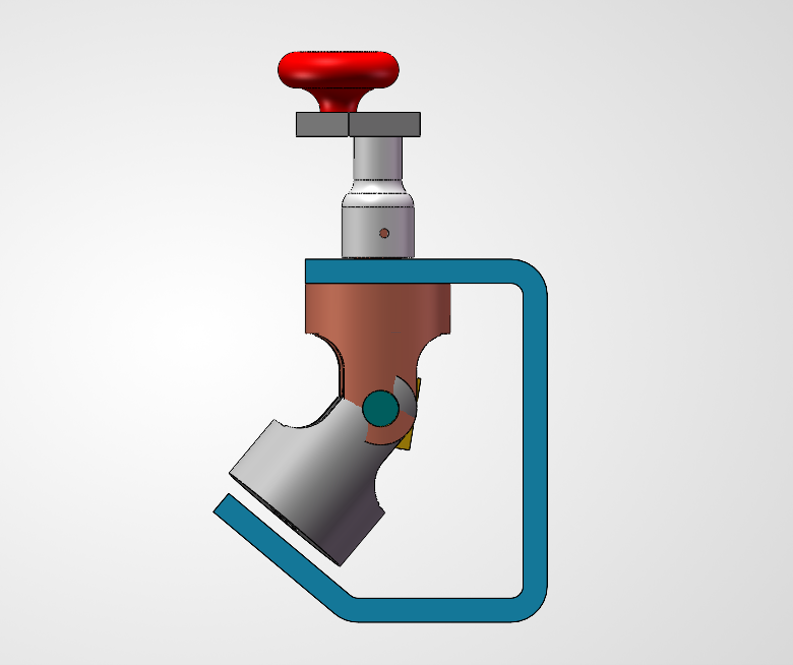

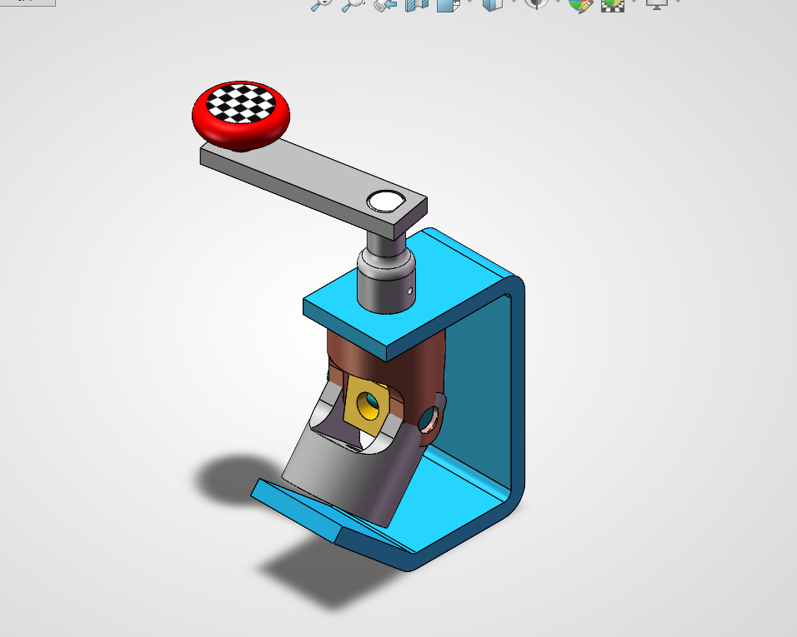

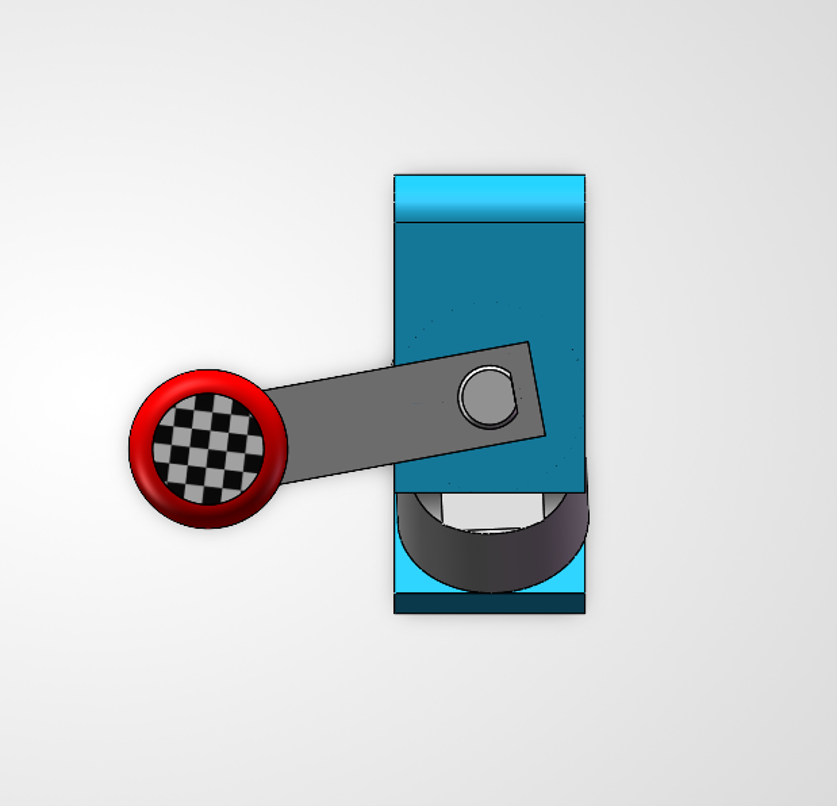

装配体的组装

(1)零部件插入与装配定位:

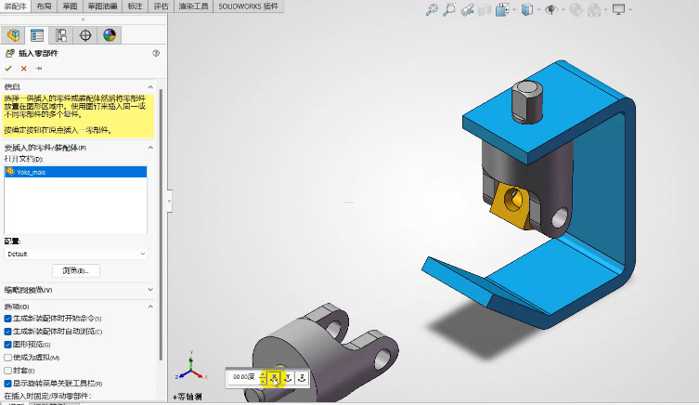

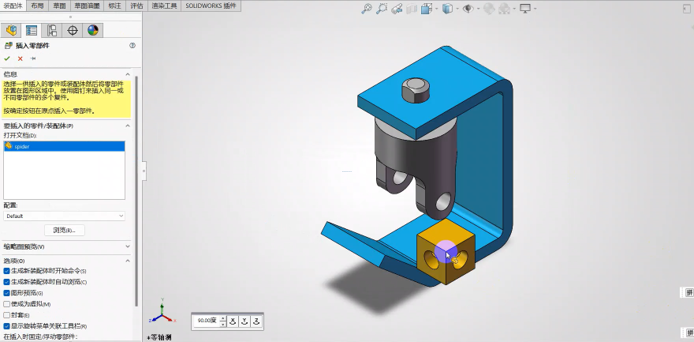

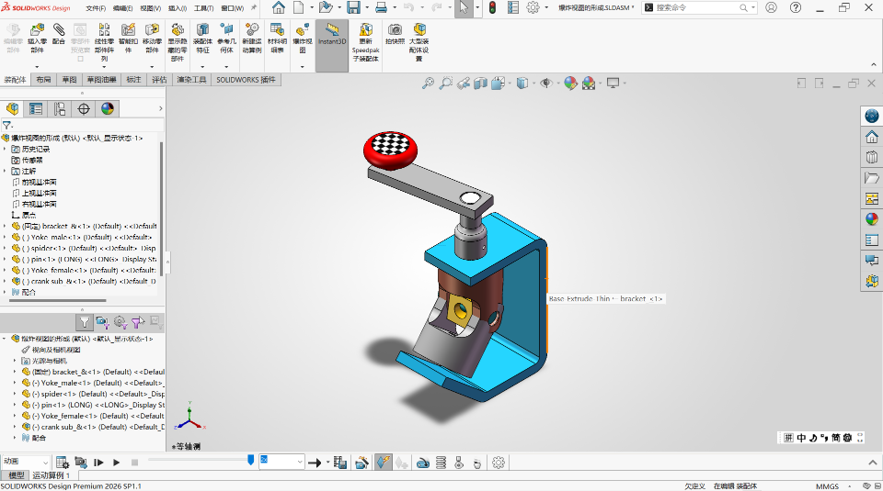

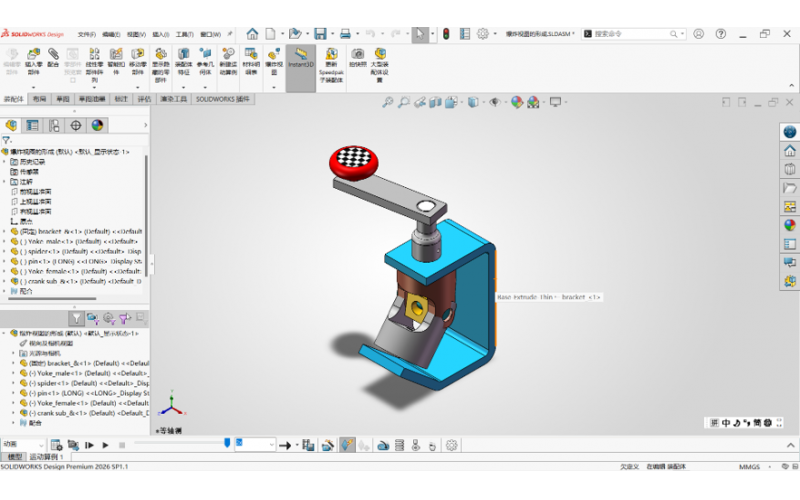

插入零部件命令定义: 在装配体环境中，通过”插入零部件”命令将外部零件/子装配体添加到当前装配环境，是实现多零件组合的基础步骤，对应界面左侧的”插入零部件” 属性管理器与图形区的预览放置功能。

(2) 同轴心配合定义与设置:

同轴心配合命令定义：在 SOLIDWORKS 装配体环境中，通过”配合”命令为两个零部件的圆柱面/圆形边线添加同轴心约束，使两者共享同一中心轴线，是实现轴类、孔类零件精准装配的核心约束，对应界面中弹出的配合工具栏与图形区的同轴心配合标识。

操作流程与关键设置：

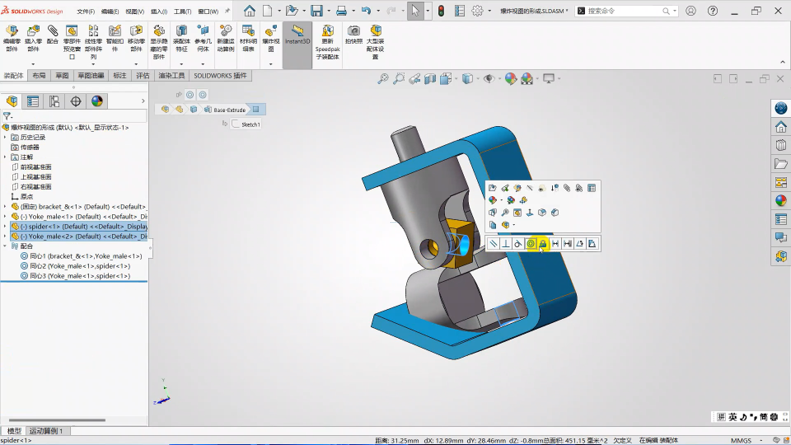

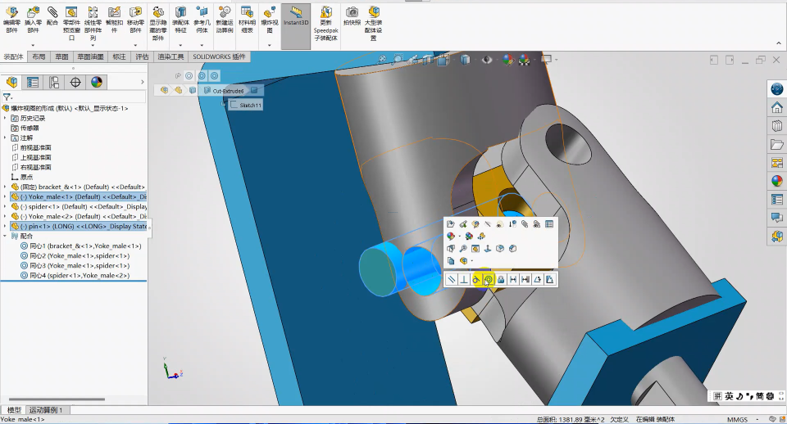

1.配合对象选择：依次点击两个零件的圆柱面（如示例中Yoke_male与spider的轴孔配合面），系统会自动识别并推荐”同轴心”配合，快速建立回转中心对齐关系。

2.约束优先级设置：同轴心配合通常作为轴孔装配的首要约束，优先锁定零件的径向自由度，再配合其他约束（如重合、平行）完成全定位，避免零件出现绕轴转动或轴向窜动。

3.配合状态检查：添加配合后，左侧特征树的”配合”文件夹中会生成对应记录（如示例中的同心1/2/3），零件状态由 “浮动” 变为 “完全定义”，确保装配无错位、无干涉。

(3)相切配合定义与设置:

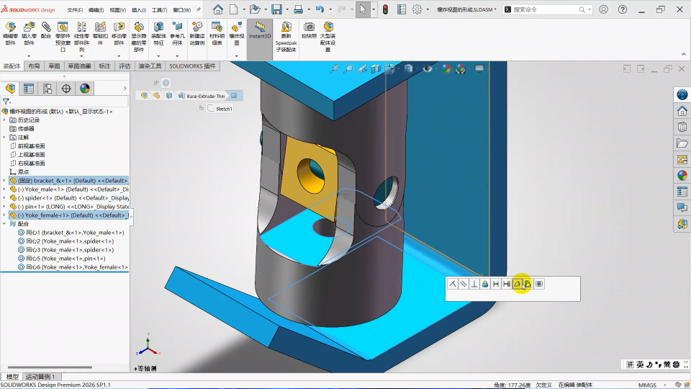

相切配合命令定义：在 SOLIDWORKS 装配体环境中，通过”配合”命令为两个零部件的曲面/平面添加相切约束，使两者保持平滑接触且仅存在一个切点/切线，是实现曲面贴合、间隙控制的关键约束，对应界面中弹出的配合工具栏与图形区的相切配合标识。

操作流程与关键设置：

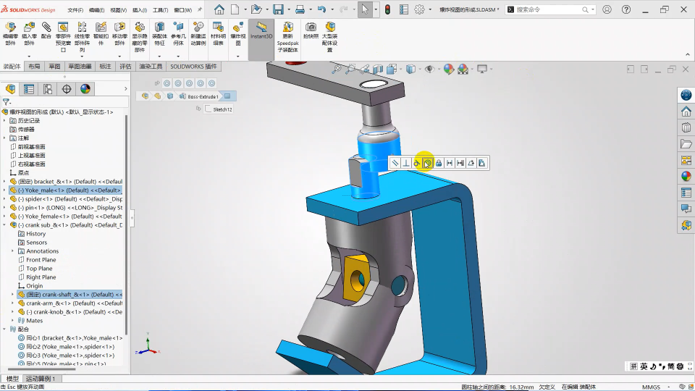

1.配合对象选择：依次点击两个零件的接触面（如示例中Yoke_female的圆柱面与bracket的平面），系统会自动识别并推荐”相切”配合，快速建立平滑接触关系。

2.约束优先级设置：相切配合常用于曲面与平面、圆柱与平面的贴合定位，可在同轴心约束锁定径向自由度后，进一步控制零件的轴向/角度自由度，确保装配贴合无间隙。

爆炸视图的演示

(1) 爆炸视图定义与设置：

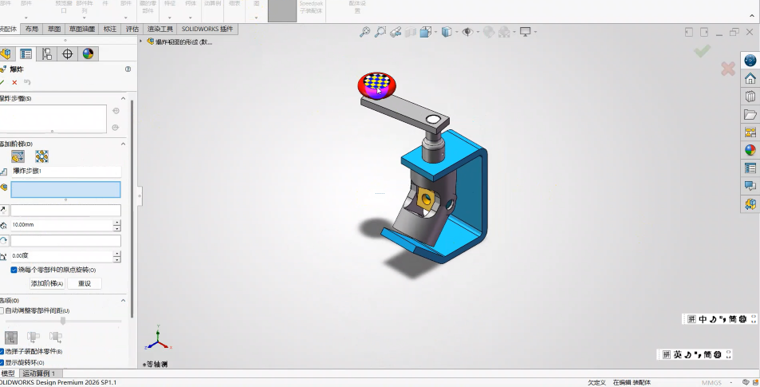

爆炸视图命令定义：在 SOLIDWORKS 装配体环境中，通过”爆炸视图”命令将装配体中的零部件沿指定方向进行分离，生成零件位置分散的分解视图，用于清晰展示装配关系、零件组成与装配顺序，对应界面左侧的”爆炸”属性管理器与图形区的爆炸预览效果。

多零件爆炸控制：可依次为多个零件创建独立的爆炸步骤，按装配顺序分步分离零件，清晰展示零件间的层级关系；勾选“绕每个零部件的原点旋转”选项，可在爆炸时同步调整零件角度，优化视图展示效果。

(2) 爆炸视图分步创建与多零件层级定义:

爆炸视图分步创建定义：在 SOLIDWORKS 装配体环境中，通过“爆炸视图”命令按装配顺序分步创建爆炸步骤，将多个零部件沿不同方向依次分离，形成完整的层级式分解视图，用于清晰展示产品的装配顺序、零件层级与空间位置关系，对应界面左侧的“爆炸步骤”管理器与图形区的多步爆炸预览效果。

操作流程与关键设置：

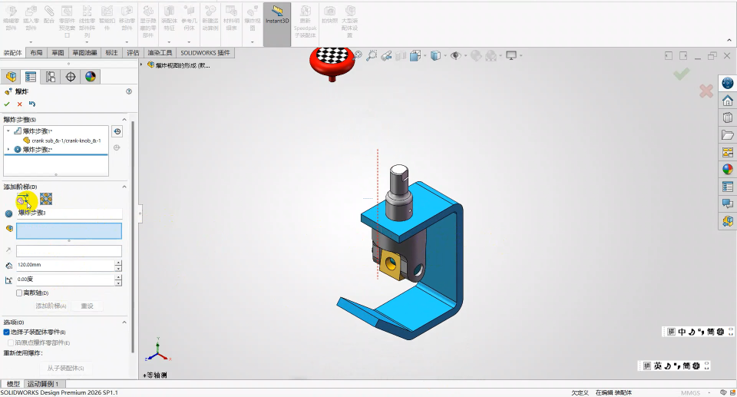

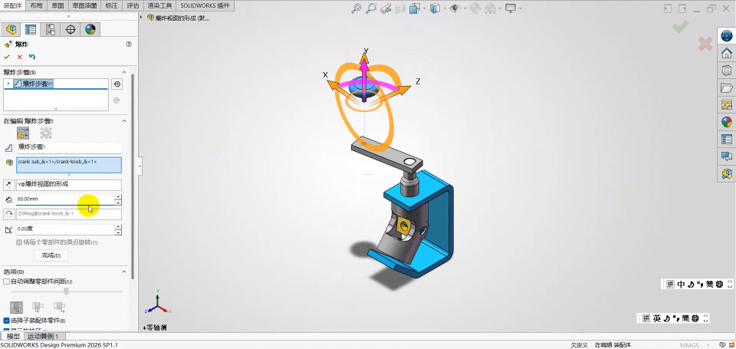

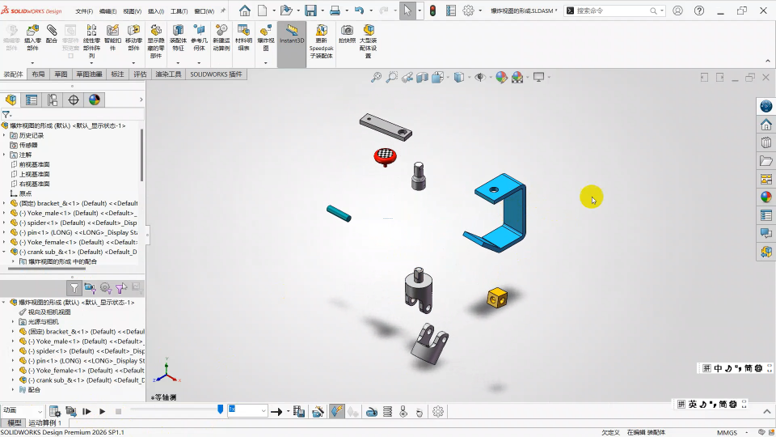

1.分步爆炸步骤创建：按装配顺序依次选择零件（如示例中的手柄、旋钮、轴类零件），为每个零件创建独立的爆炸步骤。在属性管理器中设置爆炸距离（如示例中的 60.00mm、120.00mm），并通过图形区的 XYZ 方向控标指定分离方向，实现单个零件的精准分离。

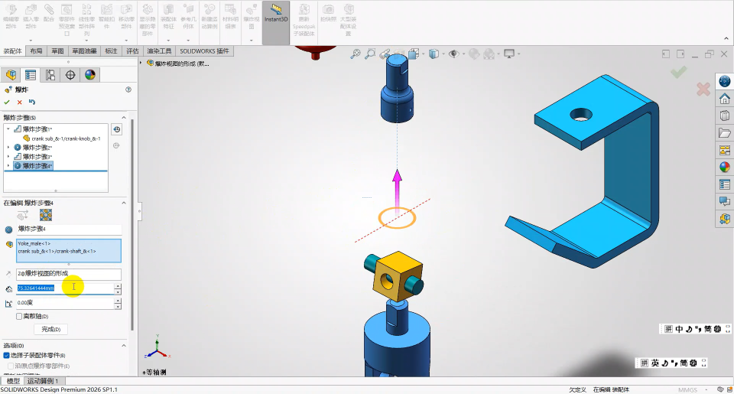

2.多零件层级管理：通过“添加步骤”功能依次创建多个爆炸步骤，在左侧“爆炸步骤”列表中形成层级结构（如爆炸步骤 1~4），按从外到内、从上到下的顺序分离零件，直观呈现产品的装配层级与拆解逻辑；勾选“选择子装配体零件”选项，可对子装配体内部零件进行单独爆炸，实现更精细的结构展示。

(3) 爆炸视图动画生成与导出定义:

爆炸视图动画命令定义：在 SOLIDWORKS 运动算例环境中，通过“动画向导”将已创建的爆炸视图生成为动态演示动画，用于直观展示产品的拆解与装配过程，是技术交底、装配培训与产品宣传的重要工具，对应界面下方的「运动算例」时间轴管理器与动画向导设置窗口。

操作流程与关键设置：

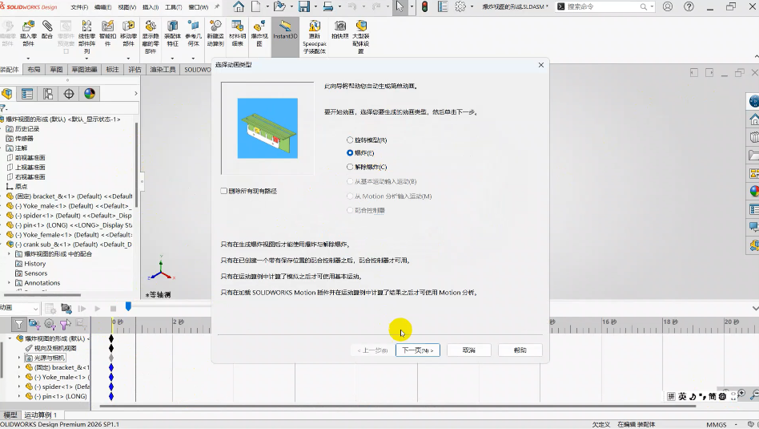

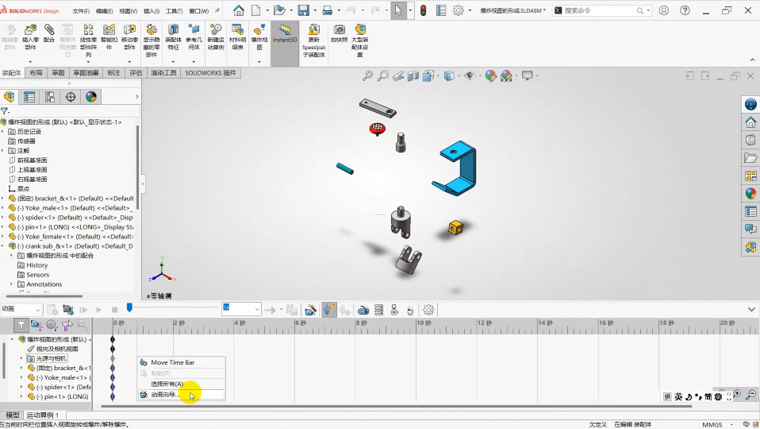

1.动画向导启动与类型选择：在运动算例界面点击“动画向导”，在弹出的对话框中选择“爆炸”动画类型（或“解除爆炸”），系统将基于已创建的爆炸视图自动生成动画序列，支持后续调整动画时长与播放速度。

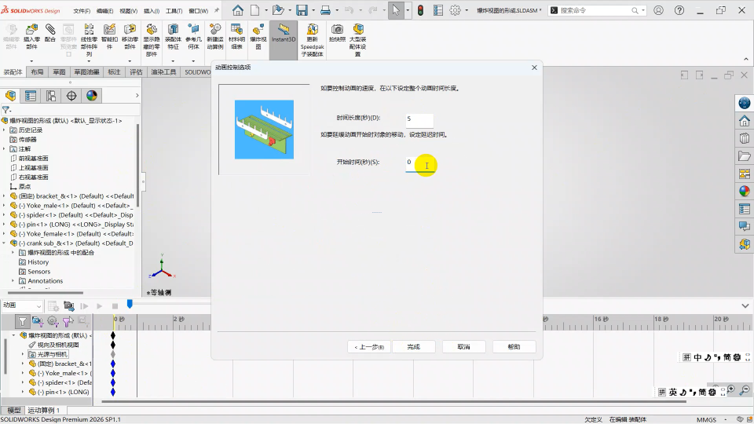

2.动画参数设置：进入动画控制选项窗口，设置“时间长度（秒）“与“开始时间（秒）“，控制整个爆炸动画的播放时长与延迟启动时间（如示例中设置总时长为 5 秒，开始时间为 0 秒），可根据零件数量与爆炸步骤调整时长，确保动画节奏清晰、无卡顿。

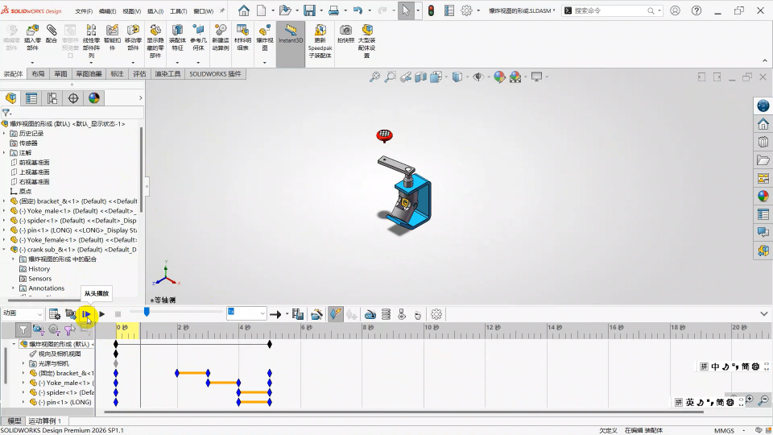

3.时间轴与关键帧管理：生成动画后，时间轴中会自动添加各零件的运动关键帧，通过拖动时间滑块可预览动画效果；关键帧的分布与爆炸步骤一一对应，可手动调整关键帧位置，优化零件的运动顺序与速度，使拆解过程更符合实际装配逻辑。
